欧美色盟,色婷婷AV一区二区三区之红樱桃,亚洲精品无码一区二区三区网雨,中国精品视频一区二区三区

水資源短缺問題日益嚴峻，納濾（NF）膜在水處理領域的重要性愈發凸顯。然而，傳統聚酰胺（PA）基NF膜在實際應用中面臨著滲透性與選擇性相互制約的困境。為突破這一瓶頸，湖南科技大學周虎教授團隊創新性地提出了一種基于KCl晶體模板犧牲法的NF膜制備策略。通過引入β-CD修飾的透明質酸鈉（HA-CD）誘導KCl晶體在膜表面生長形成規則的針葉狀結構，同時調控界面聚合（IP）反應，優化PA分離層的結構，使其厚度減小且孔徑分布更加集中，從而在提升滲透性的同時確保了膜的選擇性。

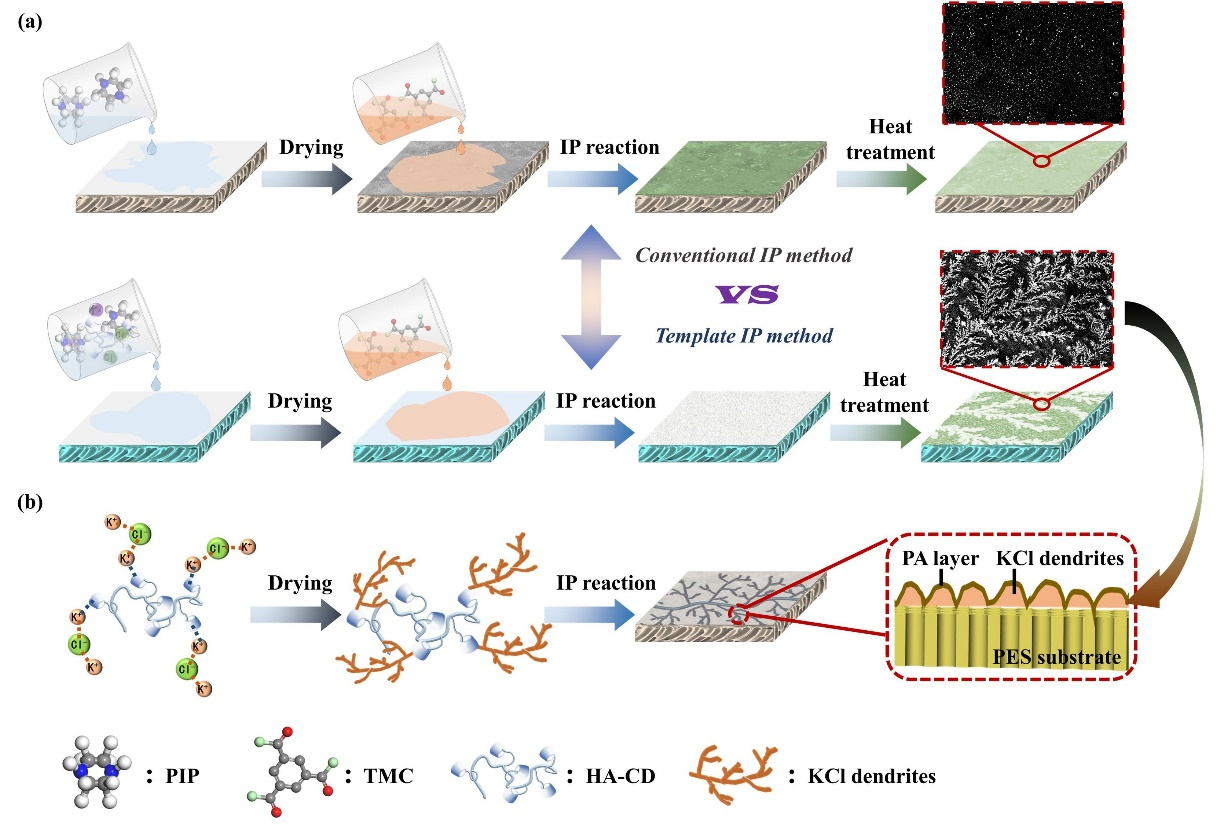

圖1. 晶體模板犧牲法制備具有針葉狀結構的PA NF膜示意圖

該研究通過優化KCl濃度和熱處理溫度，成功制備出兼具滲透性與選擇性雙重優勢的PA NF膜。實驗發現，隨著KCl濃度的增加，膜表面粗糙度逐漸增大，有效滲透面積隨之提升，但濃度過高會導致 KCl 晶粒過大，破壞膜的選擇層結構。熱處理溫度的升高則會使 PA 分離層的交聯度增加，膜結構變得更加致密，雖有利于提升截留率，但卻降低了滲透性。此外，HA-CD的加入還增強了膜表面的親水性和負電性，進一步優化了膜的分離性能。優化后的TFC NF膜對一/二價鹽（NaCl/Na?SO?）的分離系數高達97.8，水滲透性達到14.6 LMH·bar?1。并且在144小時的長期運行測試中，所制備的NF膜的滲透性僅下降約23%，展現出優越的分離穩定性。

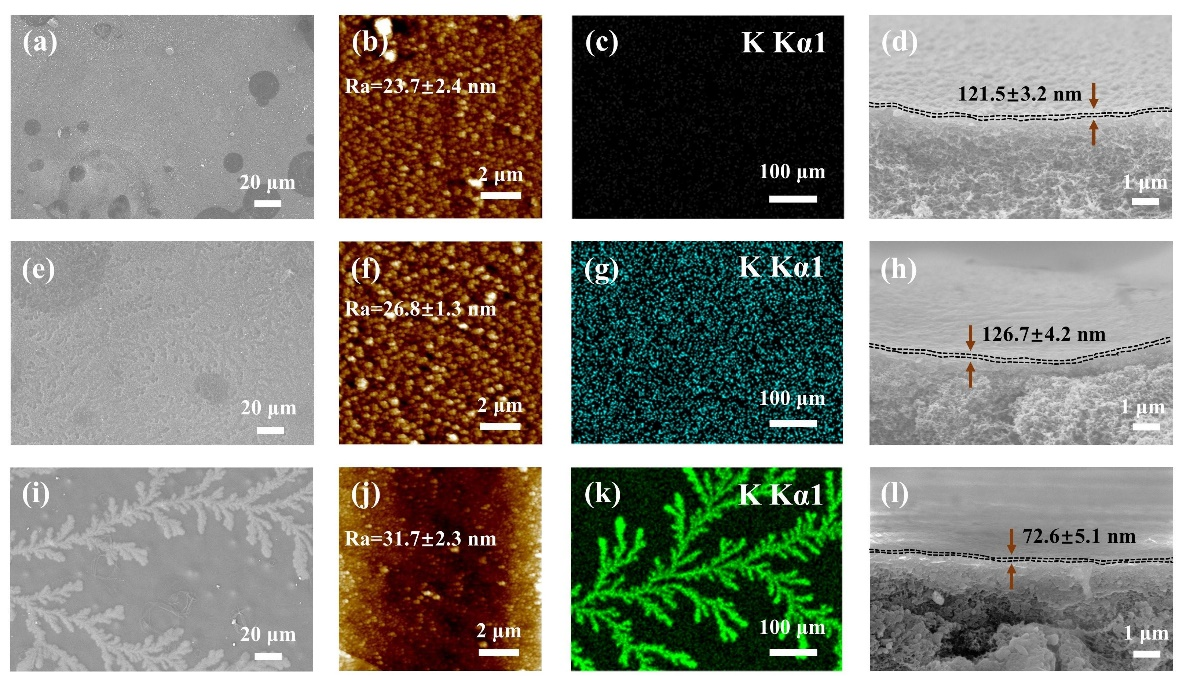

圖2. 具有針葉狀結構的聚酰胺納濾膜表面形貌及厚度變化示意圖

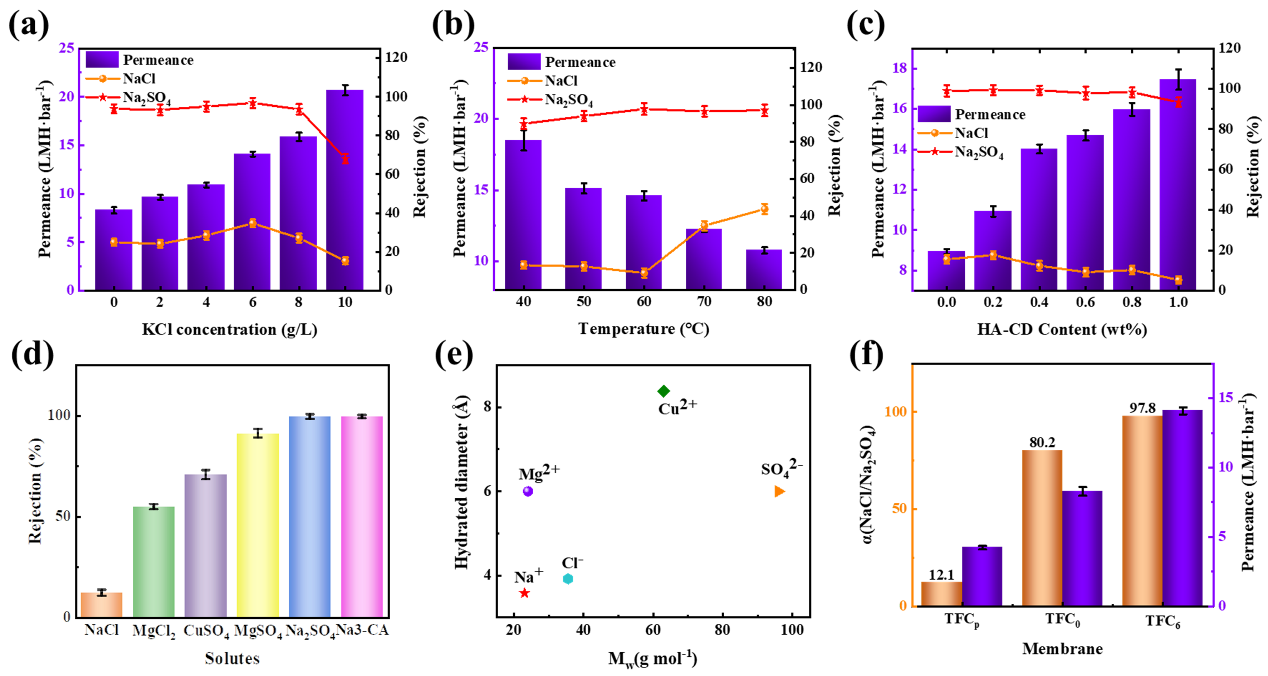

圖3. 聚酰胺納濾膜的分離性能結果

綜上所述，本研究通過KCl晶體模板犧牲法和HA-CD調控IP反應的新型PA基NF膜制備策略，不僅為解決傳統NF膜的選擇性與滲透性權衡問題提供了新思路，而且在工業廢水濃縮預處理等領域具有廣闊的應用前景，有望有效降低水處理成本和能耗。該工作得到了國家自然科學基金等項目的資助，湖南科技大學化學化工學院朱博博士為第一作者兼通訊作者，曾樂林副教授和周虎教授為共同通訊作者。
