全文速覽
近日,中國科學院大連化學物理研究所李燦院士團隊在環境科學與水資源領域頂級期刊Water Research上發表了題為“Modulating crystal facets of photoanodes for photoelectrocatalytic scalable degradation of fluorinated pharmaceuticals in wastewater”的研究論文。這項研究采用光電催化技術實現含氟醫藥廢水的高效降解,并進行規模化驗證。基于準一級反應動力學模型,光電催化降解污染物的效率受到活性物種相對濃度以及污染物傳質過程影響,這項研究通過開發“Na2EDTA輔助的原位水熱合成”方法,在鈦網基底上原位合成了具有規則晶面暴露的金紅石TiO2光陽極。光電測試及理論計算表明(101)晶面的高比例暴露有利于光生電荷分離利用和?OH自由基脫附,流體動力學模擬表明三維網狀基底有利于污染物的宏觀傳質。通過對光陽極暴露晶面和基底結構的雙重調控有效促進了光電催化5-氟尿嘧啶脫氟及礦化(>75%)過程,并拓展至真實含氟醫藥廢水處理。這項研究還構建了規模化光電催化降解體系(光陽極面積為1200 cm2),并實現了100 L模擬含氟醫藥廢水的高效降解(>80%),為高性能光陽極的理性設計及規模化光電催化體系的模塊構建提供了參考。
背景介紹
含氟醫藥廢水的有效處理受到研究人員的廣泛關注,因氟原子較小的原子半徑、極強的電負性以及C?F鍵極高的鍵解離能,造成含氟醫藥分子在自然環境中難以降解并形成賦存。如廣泛使用的抗癌藥物5-氟尿嘧啶(5-FU),被認為存在致胚胎畸變等風險,且在多種環境水域中被檢出,對生態環境及人體健康存在威脅。盡管許多研究都致力于實現含氟醫藥廢水的降解,但是仍然存在降解效率低,且含氟中間體以及有機碳降解不完全等問題。
光電催化結合了光化學、光催化和電催化的優勢,可原位產生活性物種并實現污染物分子完全降解,是一種新型的高級水處理技術,李燦院士團隊在光電催化污染物降解領域已取得了多項成果(J Am Chem Soc. 2021, 143 (34), 13664-13674., Appl. Catal. B. 2022, 309., Chinese J. Catal. 2023, 55, 171-181.)。但是,光電催化低效的界面反應嚴重限制了其降解性能以及規模化應用。這項研究通過調控金紅石二氧化鈦光陽極的暴露晶面及基底結構,促進了光陽極光生電荷分離以及體系中污染物分子的宏觀傳質,從而加速光電催化降解動力學。且構建了規模化的光電催化體系進一步證實了光電催化方法在真實含氟醫藥廢水處理領域的潛力。
本文亮點
(1)在金屬鈦網基底上制備的具有(101)和(110)晶面共暴露的納米柱光陽極可促進光生電荷分離及利用,且理論計算證明(101)晶面利于原位產生的?OH自由基脫附進入擴散層。
(2)流體動力學模擬證明在流動條件下,網狀電極相比較于平板電極,電極表面區域存在更快的流速分布,利于5-FU和?OH自由基的充分接觸,從而加速了降解反應動力學。
(3)利用光電催化實現了真實含氟醫藥廢水的高效處理,并通過構建具有1200 cm2光陽極面積的光電催化體系,高效降解了100 L模擬含氟醫藥廢水的(>80%)。
圖文解析

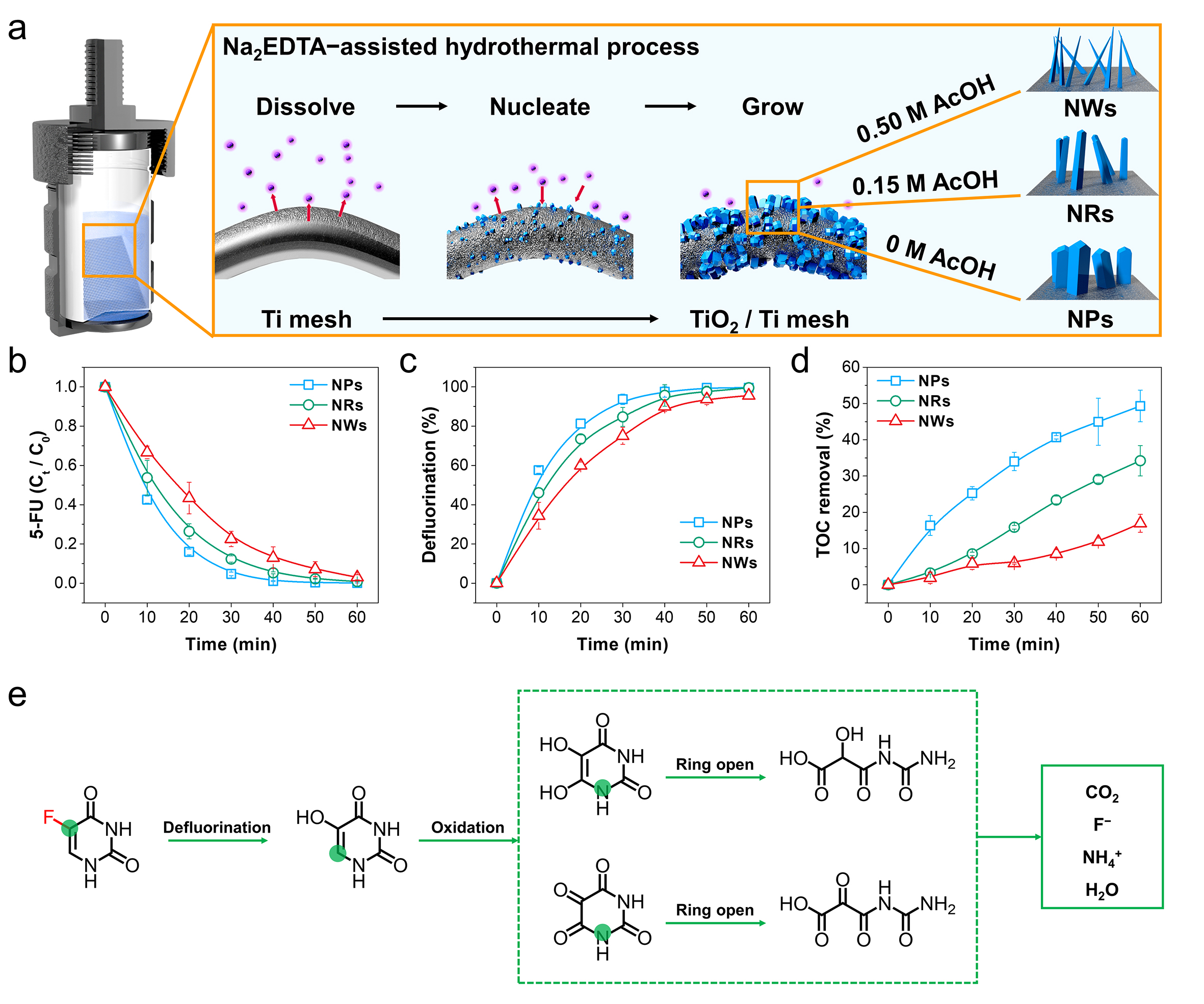

圖1 TiO2原位合成方法及其應用于光電催化降解5-FU的性能
開發了“Na2EDTA輔助的水熱合成”方法,在金屬鈦網基底上原位合成了金紅石TiO2光陽極,具有端面(101)晶面及側面(110)晶面共暴露。利用光電催化實現了對典型的含氟醫藥分子5-氟尿嘧啶(5-FU)的高效降解、脫氟和礦化,結果表明,端面(101)晶面高比例暴露的納米柱光陽極(Nanopillar, NPs)具有最高的降解性能,降解過程符合準一級反應動力學模型,且?OH自由基作為主要的活性物種參與降解過程。

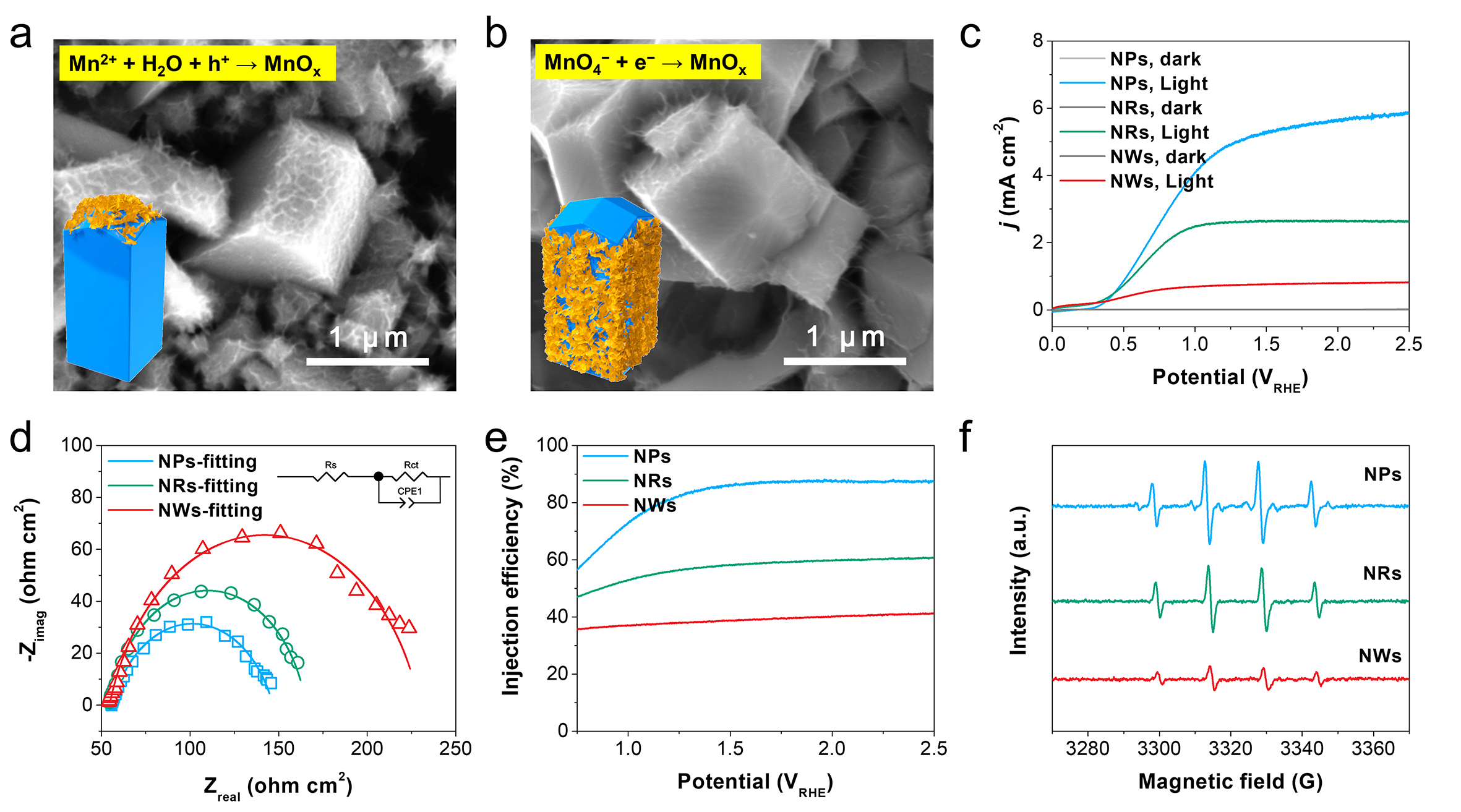

圖2 光陽極光電效率及原位產生?OH自由基的性能
原位光沉積實驗表明,(101)和(110)晶面共暴露有利于光生電荷定向分離。進一步進行光電測試,端面(101)晶面高比例暴露的光陽極具有最高的光電響應、最低的電荷轉移電阻、以及最高的注入效率,從而具有最高的原位產生?OH自由基的性能,利于5-FU的高效降解。

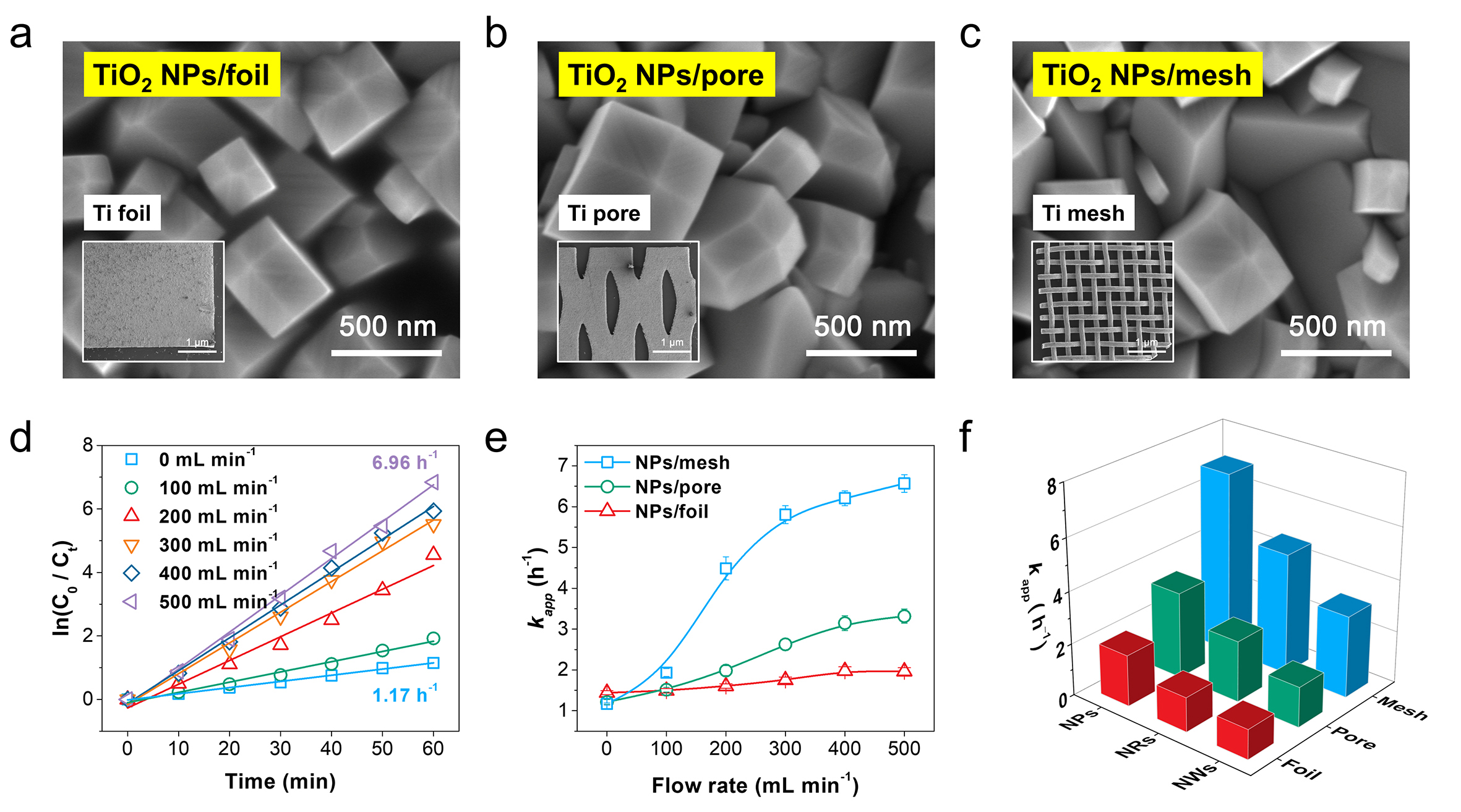

圖3 光陽極基底結構調控及其對光電催化降解5-FU性能的影響
基于準一級反應動力學模型受到活性物種相對濃度及污染物傳質過程影響,進一步在不同金屬鈦基底上原位合成NPs,電鏡表征說明三種電極均具有相同的形貌特征。通過對不同基底光陽極在不同流量條件下對5-FU的降解測試,發現網狀電極在溶液流動模式下具有最快的降解動力學。因此,進一步耦合晶面調控策略,充分驗證了對光陽極暴露晶面和基底結構的雙重調控可以有效加速5-FU的降解過程,應用TiO2 NPs/mesh光陽極比TiO2 NWs/foil光陽極的表觀降解動力學常數提升了約6倍。

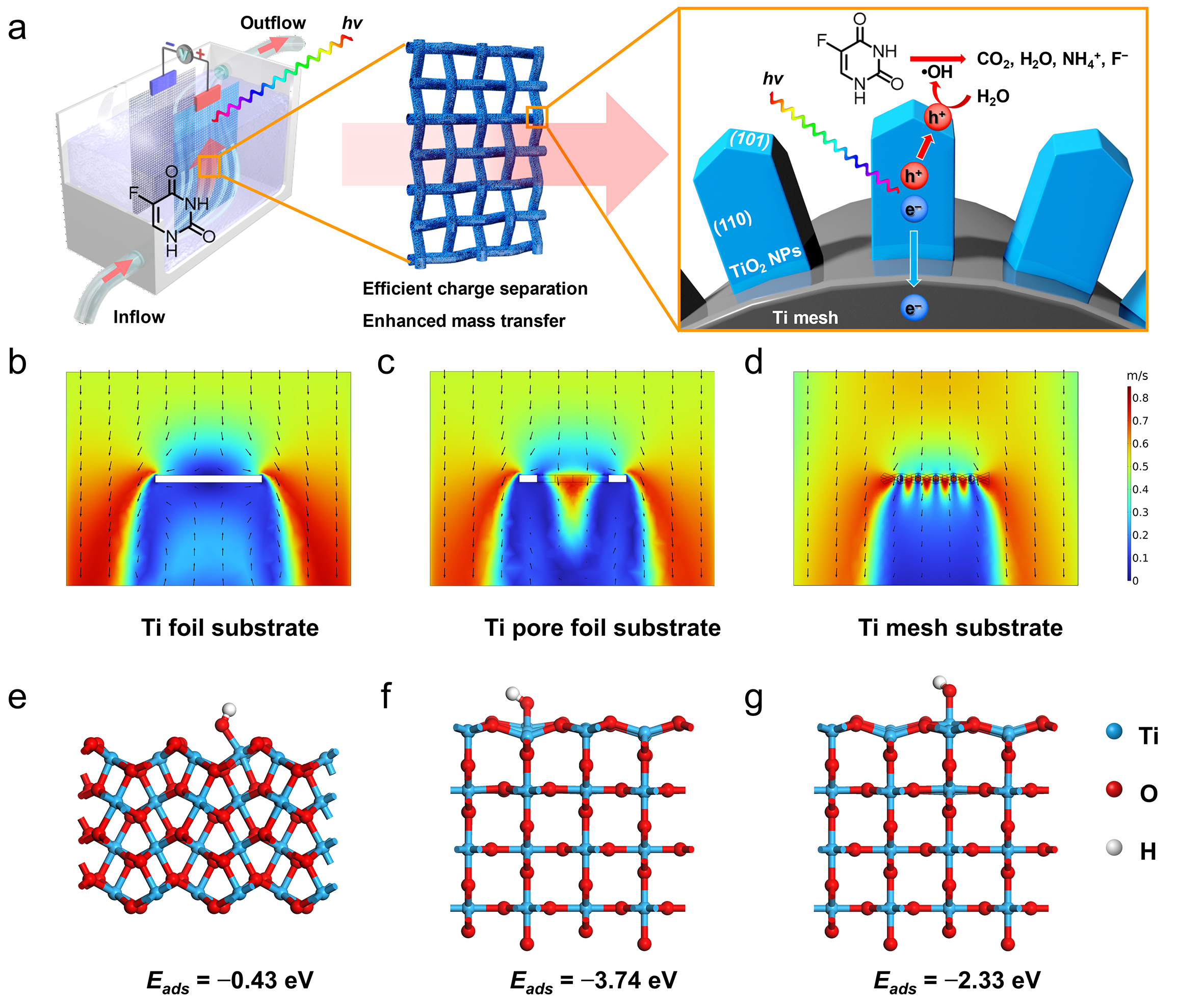

圖4 光陽極暴露晶面及基底結構雙調控策略的流體動力學模擬及密度泛函理論計算
基于實驗結論,從宏觀傳質分析,流體動力學模擬證明在溶液流動模式下,網狀電極表面區域具有更快的流速分布,可以確保5-FU和電極表面及擴散層內的?OH自由基充分接觸。從微觀機理分析,實驗及計算表明,(101)晶面的高比例暴露不僅利于光生電荷的有效分離及利用,原位產生的?OH自由基在(101)晶面較低的吸附能也利于其從光陽極表面脫附并進入擴散層中,結合傳質過程的同步強化,實現了5-FU的深度降解。

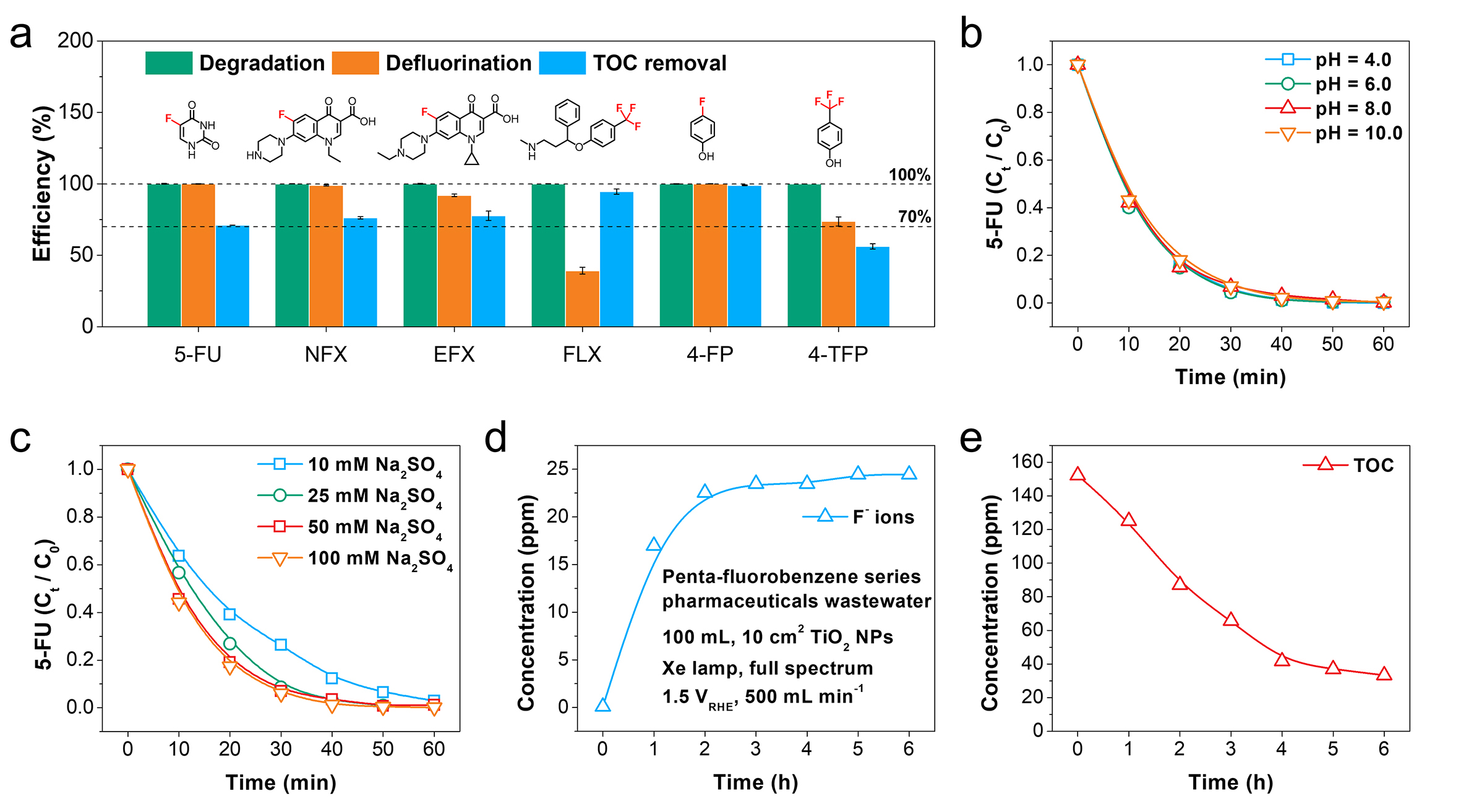

圖5 光電催化降解應用性能評估
對光電催化降解含氟有機污染物的應用性能進行評估,典型的含氟醫藥分子如諾氟沙星、恩諾沙星、氟西汀、以及含氟中間體如4-氟苯酚、4-三氟甲基苯酚通過光電催化降解,均取得優異的降解性能。同時,對于復雜的實際廢水環境如溶液pH、以及無機鹽濃度進行模擬,高效的降解性能充分驗證了光電催化降解的穩定性。進一步對真實含氟醫藥廢水(五氟苯系列藥物,廢水取自制藥工廠)進行處理,經過6 h連續處理,實現了高效脫氟,且廢水TOC從約150 ppm下降至約30 ppm,證實對真實廢水的處理能力。
圖6 規模化光電催化降解系統及其降解100 L模擬含氟醫藥廢水性能
最后,基于“Na2EDTA輔助的原位水熱合成”方法、光陽極暴露晶面及基底結構的雙控調控,設計了大面積光電催化反應器(200 cm2)。并通過多組反應器組裝,構建了規模化光電催化降解系統(光陽極面積1200 cm2),光電測試表明多組反應器組裝可以有效維持系統光電流密度,在模擬工況條件下(工業光源、流動模式、兩電極體系)對100 L模擬含氟醫藥廢水進行連續處理,實現了模擬廢水的高效脫氟和礦化(>80%),證實了該系統的可操作性和應用前景。
總結與展望
這項研究旨在利用光電催化體系實現對含氟醫藥廢水高效降解并實現規模化應用。針對光電催化降解效率受限于光生電荷分離利用和污染物傳質等過程,開發了“Na2EDTA輔助的原位水熱合成”方法,在鈦網基底上成功制備了具有(101)和(110)晶面共暴露的金紅石TiO2光陽極,并實現了對典型的含氟醫藥分子5-氟尿嘧啶的高效降解。光電測試、理論計算及流體動力學模擬結果證明(101)晶面的高比例暴露利于光陽極光生電荷分離利用及?OH自由基脫附,網狀基底利于5-氟尿嘧啶和?OH自由基的充分接觸。雙重調控加速了光電催化降解動力學并實現了對真實含氟醫藥廢水的深度處理。進一步設計了規模化光電催化降解體系(1200 cm2光陽極面積)并實現了100 L模擬含氟醫藥廢水的高效降解。這項研究基于準一級反應動力學模型,提供一種對光陽極暴露晶面和基底結構雙重調控的策略,對高性能光陽極的設計及工況條件下規模化光電催化體系的構建具有一定的借鑒意義。
文獻信息

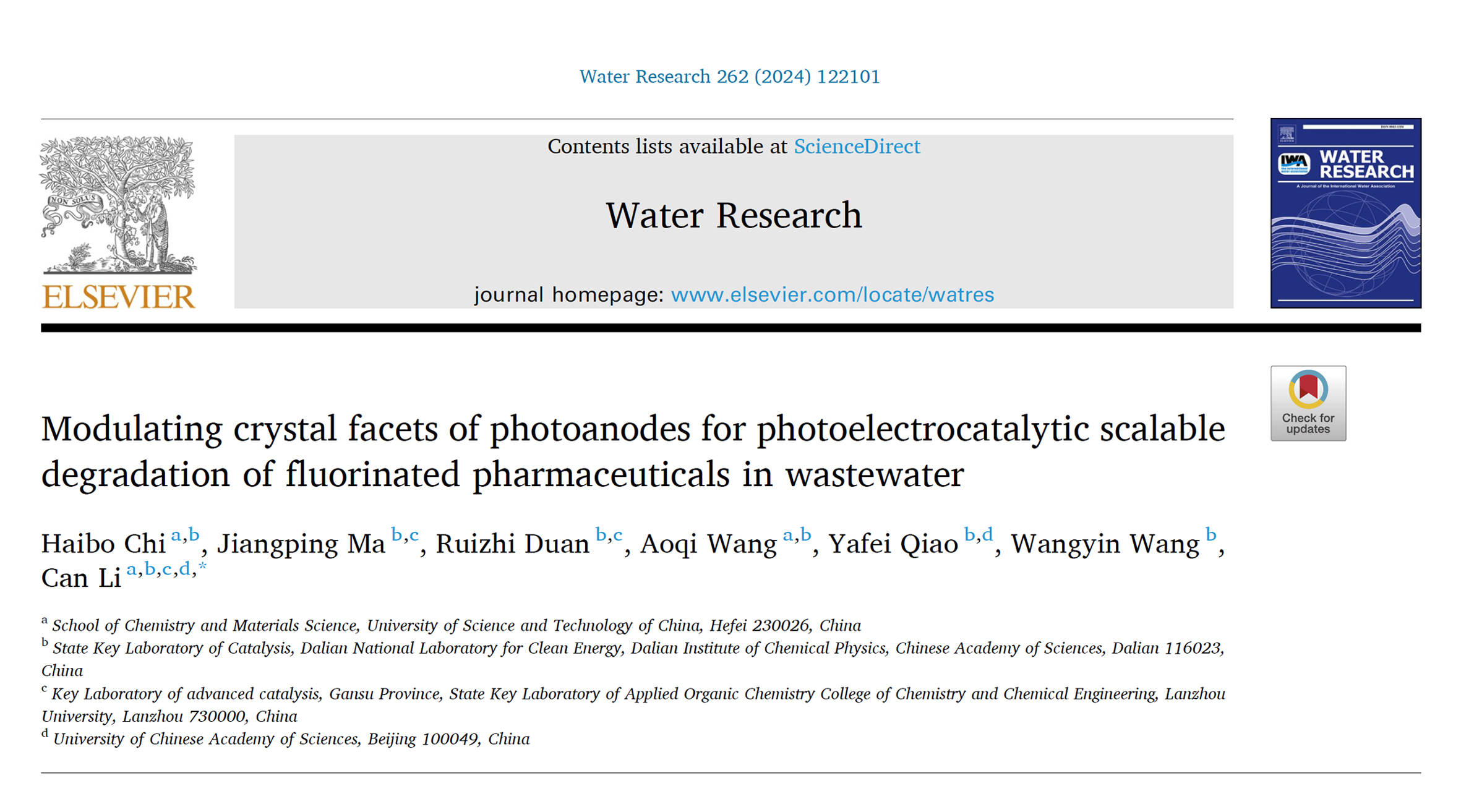

Haibo Chi, Can Li et al. Modulating crystal facets of photoanodes for photoelectrocatalytic scalable degradation of fluorinated pharmaceuticals in wastewater. Water Res. 2024, 262, 122101.
https://doi.org/10.1016/j.watres.2024.122101
作者介紹
池海波:李燦院士課題組博士研究生,研究方向為光電催化降解機理、材料及系統開發。
李燦院士:中國科學院大連化學物理研究所太陽能研究部部長、中國科學技術大學材料與化學學院院長、博士生導師。2003年當選中國科學院院士,2005年當選第三世界科學院院士,2008年當選歐洲人文和自然科學院外籍院士。主要從事催化材料、催化反應和催化光譜表征方面的研究。1998年,研制了第一臺用于催化和材料研究的紫外(共振)拉曼光譜儀,在國際上最早利用紫外拉曼光譜解決分子篩骨架雜原子配位結構和合成機理等問題;發展了納米籠中的手性催化合成并同時成功研制用于手性分子結構表征的短波長手性拉曼光譜儀,長期探索DNA催化等基礎科學問題。2006年成功研發汽油和柴油超深度脫硫技術,兩項技術均實現工業化,為我國大氣霧霾治理作出貢獻,在燃料油超深度脫硫的研究中發展了乳液催化,并拓展到水油兩相的有機催化合成。2001年起逐步轉向可再生能源轉化利用的研究,致力于太陽能光(電)催化分解水、二氧化碳還原等人工光合成研究和新型太陽電池探索研究等太陽能轉化和利用科學研究。在基礎科學研究方面,先后提出異相結、晶面間光生電荷分離等原創性新概念,創造了光催化和光電催化分解水體系的太陽能制氫效率最高記錄;受自然光合作用中光反應和暗反應機制的啟發,提出可規模化太陽能分解水制氫的“氫農場”策略。自主研發了具有原創性的時間-空間分辨的光生電荷原位動態表征方法。在太陽能分解水制氫研究基礎上,提出將光反應和暗反應分兩步進行的策略實現太陽燃料(也稱“液態陽光”)合成,即利用太陽能等可再生能源實現分解水制氫(光反應),然后解決二氧化碳加氫制甲醇等燃料(暗反應)的兩步法合成太陽燃料甲醇。2020年完成了全球首套千噸級規模太陽燃料合成示范,對我國新能源發展、實現“雙碳”目標和生態文明建設具有重要意義。
