欧美色盟,色婷婷AV一区二区三区之红樱桃,亚洲精品无码一区二区三区网雨,中国精品视频一区二区三区

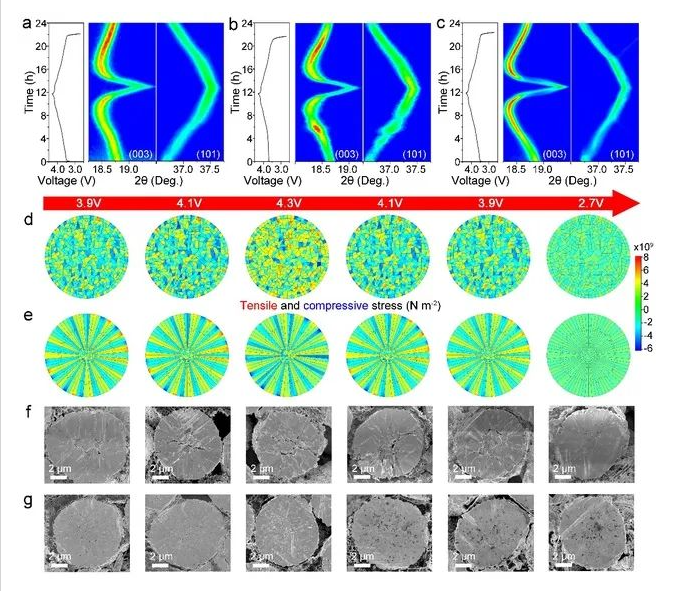

高鎳層狀正極材料在高重量/體積能量密度方面對下一代鋰離子電池（LIBs）具有顯著優勢，可以更好地滿足未來電動汽車輕量化和智能化的要求。然而其充放電過程中的多重相轉變，晶格氧逃逸以及界面副反應極大地挑戰了電池的熱穩定性和安全性。基于上述問題，華東理工大學江浩/李春忠課題組實施原位共沉淀策略以獲得新型超分散Nb摻雜的高鎳正極材料，該正極材料由細長和徑向排列的初級粒子緊密堆積組成，富有更強氧穩定性的（001）平面。其獨特的微觀結構使晶內和晶間應變分布均勻，球形二次粒子穩定，有效抑制了微裂紋的形成，擴展及表面退化。同時，超分散的Nb摻雜有效防止了Li/Ni的無序化和晶格氧逸出，從而進一步增強了正極材料的晶體結構和熱穩定性。這些優勢使其在各種速率和工作溫度下表現出卓越的電化學性能，并在軟包全電池中具有出色的循環壽命。因此，該正極材料在0.1C下具有229.0 mAh g^-1的高可逆比容量。在軟包全電池中，在3.0-4.2 V范圍內，在1C條件下500次循環后容量保持率為91.9%，5C條件下2000次循環后容量保持率為80.5%，表現出超長壽命，滿足電動汽車的輕量化和智能化的需求。

原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adma.202209357

參考資料：https://clxy.ecust.edu.cn/2023/0106/c13595a151985/page.htm
