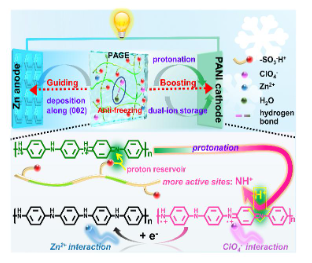

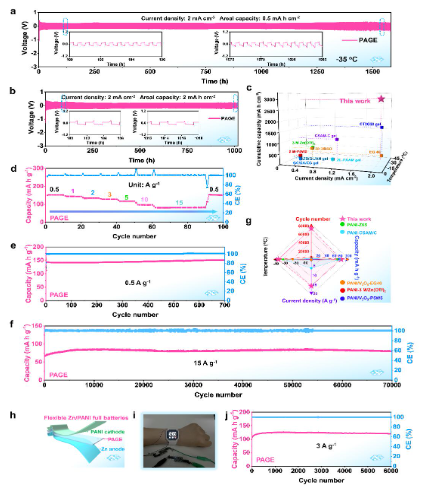

水系鋅離子電池因其在安全、成本和環(huán)保方面顯著的優(yōu)勢,成為一種極具發(fā)展前景的儲能設(shè)備。正極材料作為決定電池電化學(xué)性能的關(guān)鍵一環(huán),近年來引起了廣泛的關(guān)注。具有長π-電子共軛結(jié)構(gòu)和豐富活性位點的聚苯胺(PANI)具有高的導(dǎo)電性和離子遷移率,其作為正極材料在水系鋅離子電池中展現(xiàn)出良好的儲能能力。然而,PANI在電化學(xué)過程中存在明顯的去質(zhì)子化問題,這嚴重影響了其結(jié)構(gòu)穩(wěn)定性和氧化還原動力學(xué),導(dǎo)致有限的電化學(xué)性能。另外,鋅金屬負極一側(cè)鋅枝晶和副反應(yīng)及水系電解質(zhì)在低溫下凍結(jié)的問題,也進一步限制了電池的實際應(yīng)用前景。因此,探索一種簡單的策略,協(xié)同增強鋅離子電池在寬溫度范圍的電化學(xué)性能具有重要意義。基于此,武培怡/焦玉聰研究團隊提出了聚合物酸凝膠電解質(zhì)策略用于增強Zn/PANI電池在寬溫度范圍內(nèi)的電化學(xué)性能。聚合物酸上的豐富磺酸基團不僅可以作為質(zhì)子庫在電化學(xué)過程中緩慢電離抑制PANI質(zhì)子化,還可以誘導(dǎo)Zn2+沿002晶面無枝晶沉積,同時增強PANI正極和Zn負極的穩(wěn)定性。另外,3M Zn(ClO4)2作為電解質(zhì)鹽增強了電池的抗凍性能。該工作所開發(fā)的聚合物酸的凝膠電解質(zhì)為探索高性能的水系鋅離子電池系統(tǒng)提供了一種新的思路。圖1 質(zhì)子庫水凝膠增強電池性能機制示意圖圖2 相應(yīng)Zn/PANI電池在低溫下優(yōu)異的性能武培怡/焦玉聰團隊今年在電池領(lǐng)域已經(jīng)開展了一些其它相關(guān)工作包括:Hofmeister效應(yīng)調(diào)控氫鍵改善電化學(xué)性能(Adv. Mater. 2022, 34, 2110140);帶電功能官能團調(diào)控Zn2+ 002晶面沉積抑制枝晶及副反應(yīng)(Adv. Sci. 2022, 9, 2104832);兩性離子粘接劑調(diào)控多硫離子吸附(ACS Nano, 2022, 16, 8449); DMSO添加劑調(diào)控水氫鍵及溶劑化結(jié)構(gòu)(Small 2021, 17, 2103195);自適應(yīng)粘塑性的凝膠優(yōu)化界面(Nano Res. 2022, 15, 2030)。
文獻鏈接:Doudou Feng, Yucong Jiao* and Peiyi Wu*, Proton-Reservoir Hydrogel Electrolyte for Long-Term Cycling Zn/PANI Batteries in Wide Temperature Range, Angew. Chem. Int. Ed.
https://doi.org/10.1002/anie.202215060
參考資料:https://news.dhu.edu.cn/2022/1111/c6406a414027/page.htm
