欧美色盟,色婷婷AV一区二区三区之红樱桃,亚洲精品无码一区二区三区网雨,中国精品视频一区二区三区

二維共價有機框架材料（2D-COFs）是一種具有可設(shè)計的π電子骨架和高度有序的拓撲結(jié)構(gòu)的多孔二維層狀材料，其具有許多突出的性能，包括高的熱穩(wěn)定性，永久的孔隙率，大的比表面積，低的質(zhì)量密度等。2D-COFs的光電特性可通過選擇合適的單體組合來進行編輯。然而，2D-COFs通常是各向異性生長的，以固體粉末的形式存在，很難可靠地集成到器件中。

近日，南京大學化學化工學院、物理學院與現(xiàn)代工程與應用科學學院跨學科合作，在二維共價有機骨架材料的設(shè)計合成和光電應用研究中取得重要進展。該研究工作通過選擇合適的光活性COF單體的組合，在銅基石墨烯上合成了具有高度有序的供體-受體拓撲結(jié)構(gòu)的全新的光敏2D-COFs，并用得到的2D COFs-石墨烯異質(zhì)結(jié)構(gòu)制備了高性能的光電探測器件（圖1）。

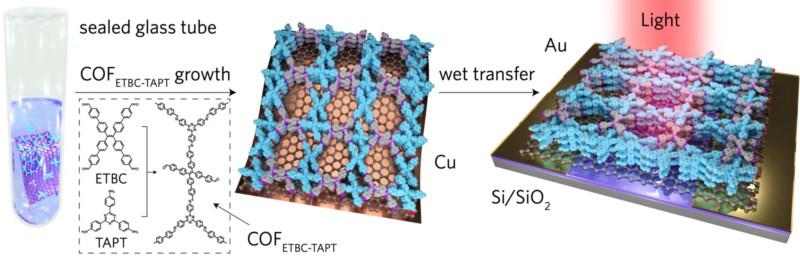

圖1. COFETBC-TAPT-石墨烯結(jié)構(gòu)的合成和器件的制備示意圖。

合成的新型2D-COFs具有高的結(jié)晶度，大的比表面積和高的熱穩(wěn)定性，并且和石墨烯很好地結(jié)合形成異質(zhì)結(jié)構(gòu)。同時，制備得到的光電探測器表現(xiàn)出了優(yōu)異的整體性能，在473 nm處的光響應度高達為3.2×107 AW-1，響應時間約為1.14 ms。 這類器件在光響應性和響應時間之間保持了良好的平衡，顯示出優(yōu)異的整體性能，并表現(xiàn)出通過改良單體組合進一步優(yōu)化的潛力，這表明COF是一個具有廣闊光電應用前景的材料平臺。此外，利用COFs高的表面積和極性選擇特性，研究人員通過特定的分子可逆地調(diào)節(jié)了光電檢測器的光敏特性。這些探索為構(gòu)建具有可編程材料結(jié)構(gòu)和多種調(diào)節(jié)方法的先進功能型器件提供了新的策略，為COF材料體系在光電子學和許多其他領(lǐng)域的應用探索了道路。

相關(guān)工作以題為“Ultrahigh Responsivity Photodetectors of 2D Covalent Organic Frameworks Integrated on Graphene”的論文于2020年1月28日在Advanced Materials（先進材料）在線發(fā)表（DOI: 10.1002/adma.201907242），并被選為當期AM Inside Back Cover文章。現(xiàn)代工程與應用科學學院的博士研究生熊毅豐和化學化工學院的博士研究生廖峭波為該論文的共同第一作者，襲鍇副教授、詹鵬教授、徐飛教授、陸延青教授為論文通訊作者。該研究工作得到了國家杰出青年科學基金、科技部重點研發(fā)計劃以及南京大學研究生科研創(chuàng)新基金、中央高校基本科研業(yè)務費等項目的支持或資助。
