表面褶皺是自然界生物體以及軟材料表面常見的圖案,是由應(yīng)力失穩(wěn)造成的。與各種制備微納米圖案的方法如光刻、納米壓印和電子束刻蝕等技術(shù)相比,通過褶皺(wrinkling)在材料表面構(gòu)造微納米圖案具有十分簡單、快捷和低成本等特點(diǎn),并在材料物性表征、微納制造、智能表面和柔性器件構(gòu)筑等方面顯示了其獨(dú)特的應(yīng)用優(yōu)勢。然而自發(fā)形成的褶皺本身通常是無序的,褶皺形貌的無序性限制了褶皺作為圖案化技術(shù)的發(fā)展,如何制備有序的取向褶皺并對其進(jìn)行動態(tài)調(diào)控是該領(lǐng)域的難點(diǎn)。

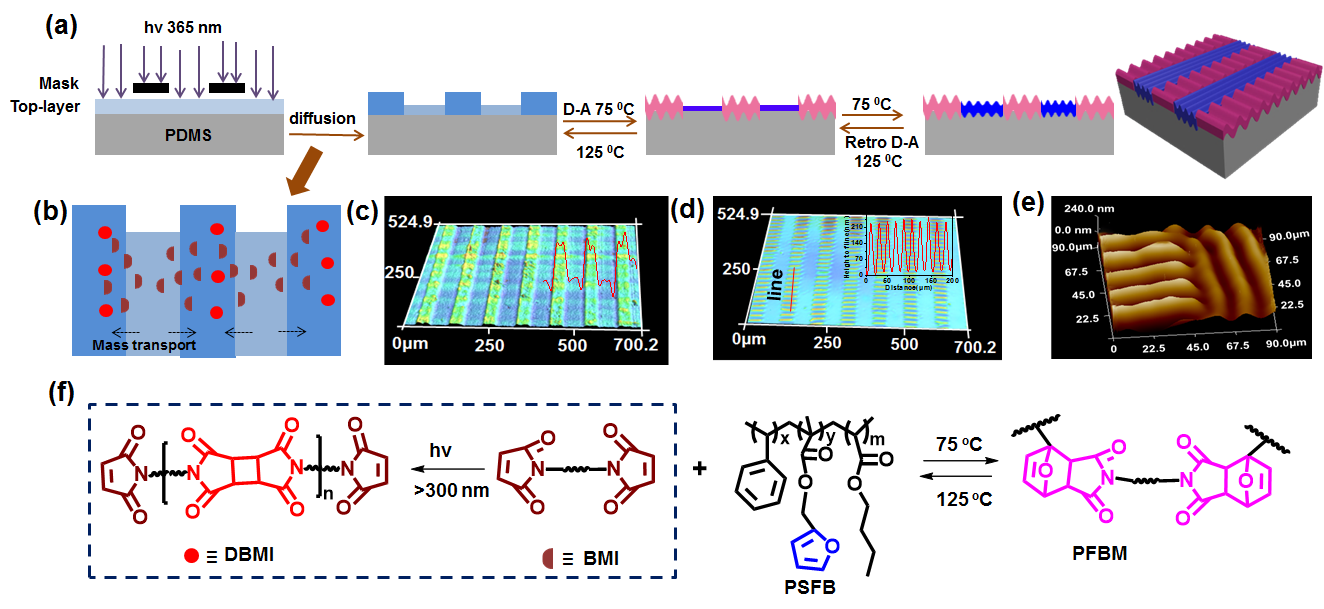

在基于對動態(tài)表面褶皺圖案的研究基礎(chǔ)上,以可逆交聯(lián)聚合物網(wǎng)絡(luò)和彈性體聚二甲基硅氧烷PDMS構(gòu)建硬膜軟基體系,課題組提出了通過利用馬來酰亞胺的光二聚空間調(diào)控D-A反應(yīng)的策略,制備出動態(tài)的3D正交取向褶皺圖案。馬來酰亞胺的光二聚不僅能夠?qū)崿F(xiàn)空間調(diào)控D-A反應(yīng),同時導(dǎo)致了反應(yīng)誘導(dǎo)表面擴(kuò)散形成光柵圖案,進(jìn)一步通過溫度控制可逆D-A反應(yīng)來調(diào)控表層的模量,從而使表面褶皺圖案具有取向、3D、可程序化動態(tài)調(diào)控等特征。為了深入研究正交取向褶皺的形成機(jī)制,課題組與上海交大機(jī)動學(xué)院張文明教授團(tuán)隊(duì)合作,利用有限元分析的方法對薄膜進(jìn)行了應(yīng)力變化的理論計算與模擬,揭示了表面模量的二維分布和應(yīng)力釋放的方向是實(shí)現(xiàn)有序取向褶皺的關(guān)鍵。該方法得到的動態(tài)3D正交取向褶皺圖案不僅加深對表面褶皺形成的認(rèn)識,還為制備表面動態(tài)微納結(jié)構(gòu)提供了新途徑,在可控表面粘附、浸潤性和光學(xué)等方面具有一定的應(yīng)用前景。
該研究得到了上海市基礎(chǔ)研究重大項(xiàng)目和國家自然科學(xué)基金的資助。同時感謝上海交大機(jī)動學(xué)院胡開明博士和張文明教授在有限元力學(xué)計算與模擬方面的工作。
全文鏈接:https://onlinelibrary.wiley.com/doi/10.1002/adma.201906712
聲明:化學(xué)加刊發(fā)或者轉(zhuǎn)載此文只是出于傳遞、分享更多信息之目的,并不意味認(rèn)同其觀點(diǎn)或證實(shí)其描述。若有來源標(biāo)注錯誤或侵犯了您的合法權(quán)益,請作者持權(quán)屬證明與本網(wǎng)聯(lián)系,我們將及時更正、刪除,謝謝。 電話:18676881059,郵箱:gongjian@huaxuejia.cn
