欧美色盟,色婷婷AV一区二区三区之红樱桃,亚洲精品无码一区二区三区网雨,中国精品视频一区二区三区

圖1. 成果入選的雜志封面

具有單一直徑和手性的純碳納米管材料在納米科技和電子學領域有著重要的應用潛力，但是合成這樣的碳納米管是合成化學和材料化學領域的一個重要挑戰。催化劑表面介導生長的方法在制備碳納米管方面表現出巨大潛力，然而納米管純度始終是個難以克服的問題。從精確結構控制的角度考慮，利用自下而上的方法是制備單一手性高純度碳納米管的理想策略之一，典型的環對苯撐結構可以看作是扶手椅型碳納米管的最短片段，對其結構進行長共軛延伸，有望得到結構上接近碳納米管的新型功能材料。

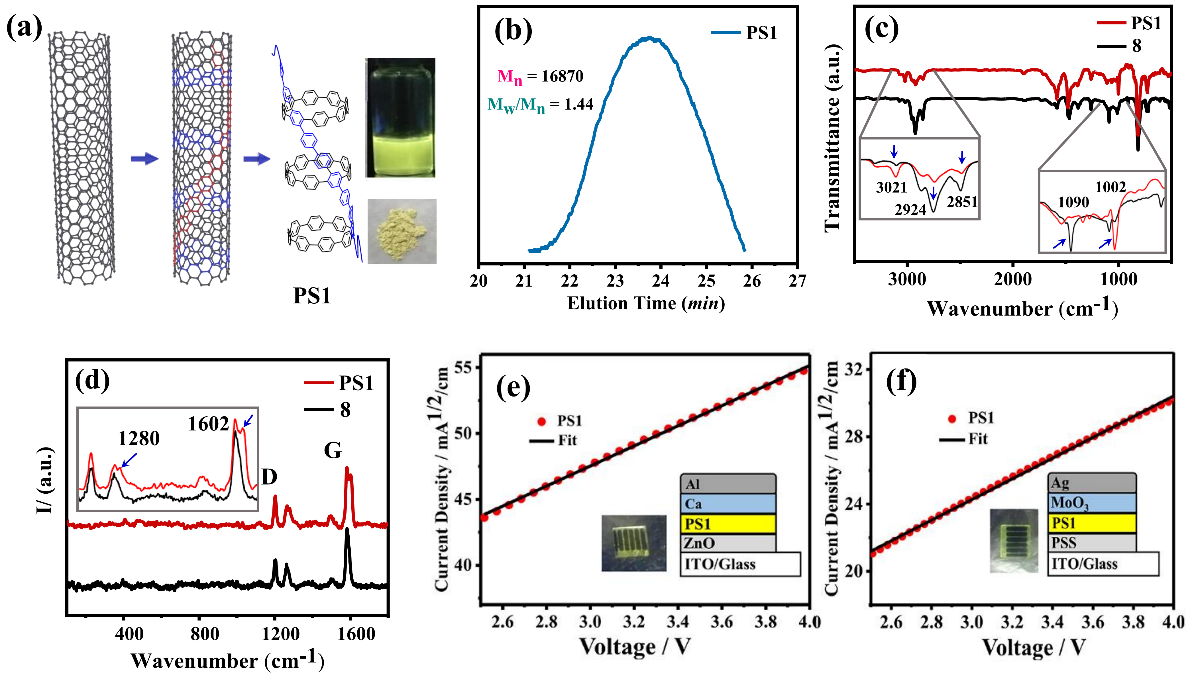

圖2.單一手性碳納米管的長共軛鏈段結構PS1及其性質研究。(a)PS1的結構及其在溶液中發光; (b-d) PS1的凝膠滲透色譜、紅外和拉曼光譜表征以及與單體8對比結果；(e-f) PS1中的載流子輸運性質，兼具電子傳輸和空穴傳輸性能。

在該工作中，研究人員基于前期在碳納米管新結構合成和物理性質方面的系列工作，巧妙地將雙功能化結構引入到彎曲共軛小分子碳環上。隨后，通過鎳催化的偶聯反應使該片段實現了在一維方向上的延伸構建出直徑確定的[8,8]單壁碳納米管長共軛鏈段（圖2a），利用凝膠滲透色譜、核磁、紅外和拉曼光譜等表征手段證實成功合成了碳納米管的長共軛聚合物（圖2b-2d）。利用廣角射線衍射測試發現聚合物固體薄膜具有明顯的衍射環，表現出一定的結晶度。對比單體和共軛聚合物的吸收、熒光、和熒光衰減曲線，發現由于其共軛程度的增加也大大提升了聚合物的光物理性質。載流子遷移率測試結果表明，該聚合物同時具有傳輸電子和空穴的能力，分別為μe～2.0 × 10?5 cm2·V?1·S?1和 μh～1.2 × 10?5 cm2·V?1·S?1（圖2e-2f）。該長共軛鏈段是世界上首例在結構上接近扶手椅型單壁碳納米管的共軛高分子化合物。本文報道的結果實現了合成特定直徑的單壁碳納米管的新型長共軛結構，為制備超純單壁碳納米管提供了相應的共軛高分子模板，也為溶液法構建單一手性碳納米管的制備和性質研究提供了重要借鑒。

中國科學技術大學化學與材料科學學院材料科學與工程系博士生黃強為文章的第一作者，杜平武教授為論文的唯一通訊作者，理論計算部分由浙江工業大學莊桂林副教授完成，載流子傳輸性質是與中科大楊上峰教授合作完成的。該項研究得到了國家自然科學基金委、科技部、合肥微尺度物質科學國家研究中心、和能源材料化學前沿協同創新中心的資助。

附文章鏈接：https://pubs.acs.org/doi/10.1021/jacs.9b10358
