欧美色盟,色婷婷AV一区二区三区之红樱桃,亚洲精品无码一区二区三区网雨,中国精品视频一区二区三区

二氧化碳電還原反應

當今人類社會對化石燃料的過度使用導致大氣中CO2含量急劇升高，溫室效應日益明顯。因此，降低大氣中CO2的含量及有效地開發利用CO2具有重大研究意義。利用可再生能源產生的電能驅動CO2還原是實現化學品和燃料可持續生產的一種有效途徑，也是一個學術競爭激烈的研究方向。

在CO2還原轉化的過程中，電催化劑是制約能量轉化效率以及原子經濟性的關鍵。在眾多CO2還原電催化劑中，分子類催化劑具有活性中心明確、結構調控容易的特點而被廣泛研究。但是分子催化劑在催化性能上往往不如常用的貴金屬催化劑，而且分子類催化劑大多只能實現CO2的兩電子還原（如CO2還原成一氧化碳（CO））。2012年加入南科大以來，梁永曄就選擇了分子類電催化劑的研究方向開始組建研究團隊，并與王海梁課題組展開緊密合作。研究團隊發現，分子催化劑轉化效率低下的關鍵原因在于分子導電能力弱以及分子的聚集效應。憑借團隊內化學與材料學等多學科的交叉背景，經過數年的前期研究工作，團隊發現將酞菁鈷分子（CoPc）與碳納米管(CNT)復合能使分子在CNT壁上分散，從而克服CoPc分子聚集以及不導電的問題，大大提高CO2還原成CO的電催化性能（Nat. Commun., 2017, 8, 14675）。這項前期工作是此次研究成果的重要基礎。

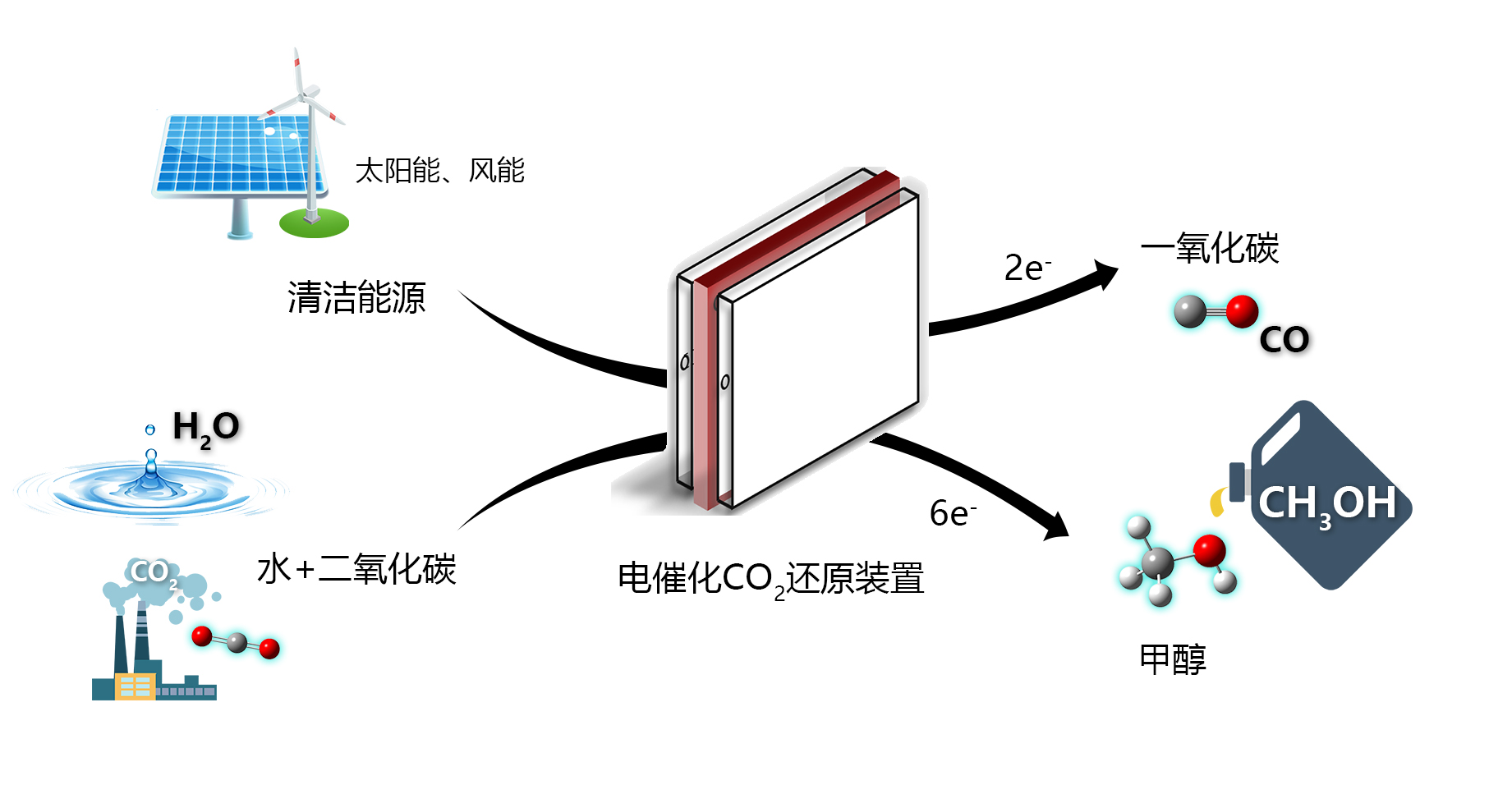

使用CoPc/CNT復合催化劑的還原反應模擬

此次發表的工作中，團隊發現CoPc/CNT復合催化劑在更大的過電位下可以實現CO2還原獲得甲醇的六電子還原反應。在中性電解液中和-0.94 V（相較于標準氫電極）的電位下，可以實現>40%的甲醇轉化法拉第效率（電極傳輸一定數量的電荷所能得到的實際生成物與理論生成物的百分比）以及>10 mA/cm2的甲醇分電流密度，相比此前的研究中普遍只能達到低于1%的轉化效率以及低于1 mA/cm2的電流密度達到了質的提升。

CoPc/CNT復合催化劑的優異性能得益于適中的CO結合能。與之對比，結構相似的酞菁鐵以及酞菁鎳復合物，則因為過強或過弱的CO結合能而不能實現CO2到甲醇的轉化。此外，CoPc分子在碳納米管表面良好的分散對催化性能也有重要的影響。相較于CoPc分子與CNT或炭黑的簡單物理混合物，CoPc/CNT復合催化劑在CO2到甲醇轉化的選擇性以及分電流密度上都要高約一個數量級。

（a）CoPc/CNT催化的CO2還原至甲醇的多米諾過程；（b）不同電壓下的反應選擇性

由于在反應過程中甲醇的出現伴隨著CO生成產率的降低，團隊認為CO有可能是CO2到甲醇轉化的中間產物。當反應體系中通入CO替代CO2時，團隊發現CoPc/CNT的確可以高效的催化產生甲醇，在-0.83 V的電位下可以實現28%的甲醇轉化效率。這證明了電催化二氧化碳至甲醇的反應遵循一個多米諾過程：CO2先進行兩電子還原至CO，CO這一中間態再進行四電子還原生成甲醇。

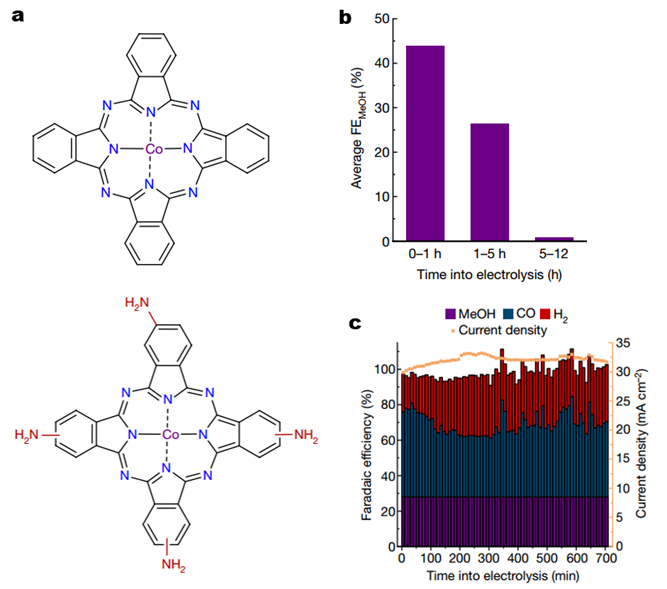

（a）CoPc和CoPc-NH2的分子結構；（b）CoPc/CNT在-0.94V下反應12個小時的甲醇選擇性變化；（c）CoPc-NH2/CNT在-1.00V下反應12個小時的產物選擇性變化

由于CoPc分子在大過電位下被破環性的還原而失去反應活性，CoPc/CNT在CO2到甲醇的催化反應中存在不穩定的問題，反應5個小時以后甲醇的轉化效率會降到1%以下?；诜肿哟呋瘎┙Y構可調控的特點，團隊通過在酞菁環β位引入4個給電子的氨基（NH2）基團解決了這個穩定性問題。得到的CoPc-NH2/CNT催化劑具有比CoPc/CNT更低的還原電位，在催化過程中結構穩定。經過12小時的反應，甲醇的轉化效率仍維持在28%，與初始的32%相當。

梁永曄表示，研究能夠順利展開并取得突破性的成果，離不開學校提供的優越的研究條件和先進設備?！巴瑫r，學校鼓勵多學科的交叉，我們團隊可以和不同方向、不同系的研究人員進行緊密的合作，這對我們研究的開展非常有幫助。”

梁永曄（中）和學生們在分子工程實驗室

這項研究成果的背后，是數年的堅持和努力，梁永曄卻認為他的研究過程雖然也有遇到瓶頸的時候，但整體還算順利。他說：“要把研究做好、做深入，就是要堅持、要花時間的?！闭劶把芯窟^程中的心得和經驗分享，他說，希望南科大學子要有突破傳統的創新想法，也要有堅持朝一個目標努力的決心，踏踏實實地不斷努力。

耶魯大學的吳越申是論文的第一作者，2017級南科大-哈工大聯合培養博士生江占是論文的第二作者，第三作者為耶魯大學的盧旭博士。梁永曄和王海梁是論文的共同通訊作者。該工作得到了深圳市基礎研究學科布局項目以及廣東省重點實驗室項目等基金支持。論文在電鏡表征上得到了我校材料系副教授谷猛以及課題組博士后王琦的大力幫助。

論文鏈接：https://www.nature.com/articles/s41586-019-1760-8

梁永曄簡介

梁永曄2009年獲芝加哥大學博士學位，之后赴斯坦福大學從事博士后研究工作，2012年至今在南方科技大學工作，現任南方科技大學材料科學與工程系教授。他的研究工作以功能分子設計和合成為核心，協同表征與應用探索，發展先進分子功能材料，已取得成果包括高性能納米碳復合電催化劑、近紅外二區生物成像熒光染料以及高靈敏度有機光探測器。目前，他已發表論文100余篇，他引次數超過30000次，2016-2019年連續入選Clarivate Analytics (Thomson Reuters)全球高被引科學家?，F任廣東省化學學會理事，RSC雜志Materials System Design & Engineering編委會成員。
