欧美色盟,色婷婷AV一区二区三区之红樱桃,亚洲精品无码一区二区三区网雨,中国精品视频一区二区三区

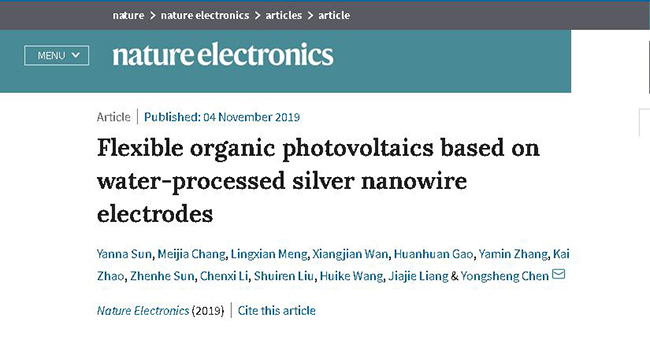

論文截圖

　　文章介紹，陳永勝團隊制備了同時具有高導電、高透光且低表面粗糙度的銀納米線柔性透明電極，將其用于構筑柔性有機太陽能電池，與使用商業氧化銦錫（ITO）玻璃電極的器件性能相當，光電轉化效率可達16.5%，刷新了文獻報道的柔性有機/高分子太陽能電池光電轉化效率的最高記錄。這一成果使得高效柔性有機太陽能電池距離實現產業化更近一步。

　　柔性電子器件，特別是基于有機材料的光電器件，是未來電子器件發展的一大趨勢，具有巨大的應用前景。“其中，獲得高性能的柔性透明電極是實現高效柔性有機光電器件的前提，也是目前該領域的核心難題。但是，如何獲得同時具有高導電、高透光、低表面粗糙度以及制備方法簡單、綠色的柔性透明電極依然是巨大的挑戰。”陳永勝說。

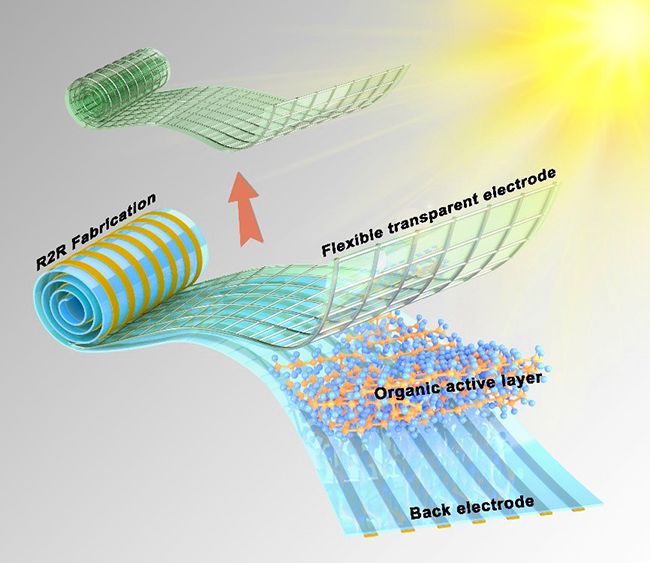

柔性透明電極與柔性有機太陽能電池的示意圖

　　由于缺乏上述高性能的柔性透明電極，目前柔性有機光電器件的性能仍大幅度落后于相應的剛性器件。柔性透明電極通常采用干法（如蒸鍍）或溶液處理（如狹縫印刷、納米壓印或電紡絲等）工藝制備。相比于干法制備，溶液處理方法制備柔性電極具有成本低，可大規模“卷對卷”印刷制備等優點，發展潛力巨大。

　　在逾滲閾值理論指導下，陳永勝團隊利用高分子電解質，根據離子靜電相互排斥原理，一步法制備了具有“類網格”結構的銀納米線柔性透明電極。該柔性透明電極實現了優異的性能，其中方阻10 Ω sq^-1，透光度92%（550 nm），品質因子（FoM）可達416，表面粗糙度低，且具有優良的機械性能和熱穩定性以及制備方法簡單、綠色。

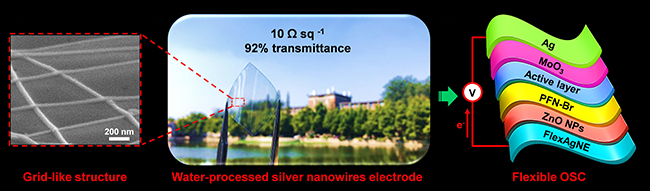

a) 銀納米線薄膜的sem斜截面圖，b) 大面積（12.25 cm2）柔性透明電極照片；c) 柔性有機太陽能電池器件結構

　　為證明其在有機光電器件中的實用性，陳永勝團隊制備了基于該柔性透明電極的柔性有機太陽能電池。研究表明，該電極可適用于不同類型活性材料以及單結及疊層光伏器件。制備的柔性光伏器件與使用商業ITO玻璃電極的器件性能相當。單結和疊層柔性有機太陽能電池分別實現了13.1%和16.5%的光電轉化效率，并表現出優異的機械性能，連續彎曲1000次（彎曲半徑r = 5 mm），器件仍能保持初始效率的95%以上。

　　“除了應用于有機太陽能電池，這一低成本高性能柔性透明電極在其它柔性電子如有機發光二極管、晶體管、傳感器等領域也將有極大的應用潛力。”陳永勝說。

　　據了解，該研究得到科技部、國家自然科學基金委、天津市科委和南開大學相關科技項目支持。

　　論文鏈接：https://www.nature.com/articles/s41928-019-0315-1
