欧美色盟,色婷婷AV一区二区三区之红樱桃,亚洲精品无码一区二区三区网雨,中国精品视频一区二区三区

在該項工作中，研究人員首先利用他們前期發展的過渡金屬催化碳化有機小分子的方法（Nature Communications 2015,6, 7992；Science Advances 2018,4, eaat0788），合成了硫摻雜介孔碳（S-C）載體材料，并采用傳統的浸漬法使用該S-C載體材料制備出兩種不同的Pt催化劑材料：Pt單原子（PtSA/S-C）與Pt納米團簇（PtNC/S-C）催化劑。球差校正透射電鏡（HAADF-STEM）和同步輻射X-射線吸收譜（EXAFS和XANES）表征結果證實了Pt單原子和Pt納米團簇結構特征，即二者都直接與碳載體上的硫原子鍵合（圖2a，b）。有趣的是，研究人員通過分析對比樣品的X-射線光電子能譜（XPS）和XANES譜，發現了Pt與S-C載體之間的電荷轉移方向隨著Pt尺寸的變化而反轉的新現象：當Pt為單原子時，其電子向S-C載體轉移；而當Pt為1.5 nm團簇時，電子從S-C載體向Pt轉移。同時，理論計算的電荷分析結果進一步證實了這種Pt和S-C載體之間電荷轉移的反轉現象（圖2c，d）。

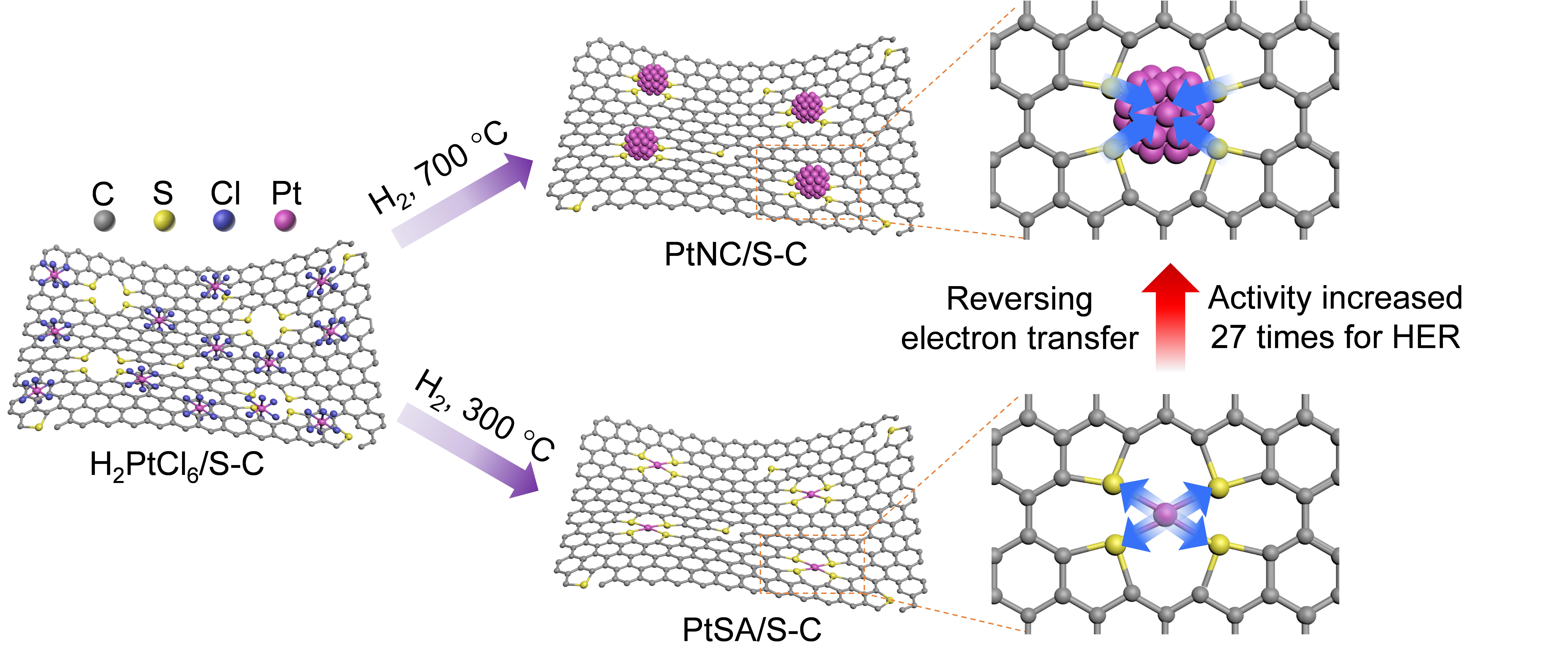

圖1. S-C負載的Pt單原子與Pt納米團簇合成示意圖以及電荷轉移變化。

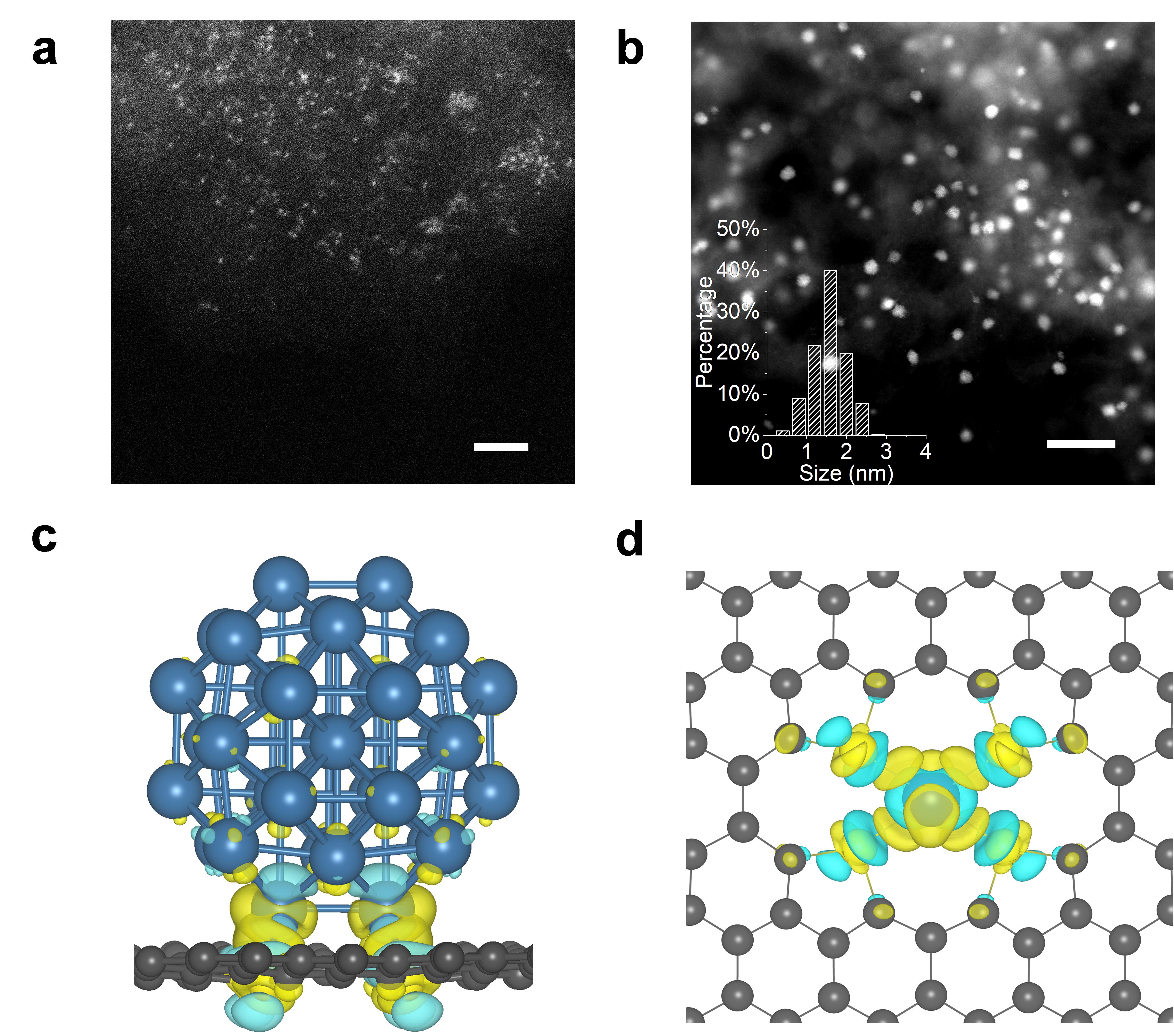

圖2. S-C負載的Pt單原子與Pt團簇的結構表征：（a）Pt單原子的HAADF-STEM圖；（b）Pt納米團簇的HAADF-STEM圖；（c）Pt納米團簇的差分電荷密度分析；（d）Pt單原子的差分電荷密度分析。

進一步，研究人員探究了上述兩種催化劑的電催化析氫反應性能。實驗結果表明，具有富電子特性的Pt納米團簇的催化活性明顯優于缺電子的Pt單原子和商業的Pt/C催化劑。理論計算表明，對于Pt團簇體系，S-C載體上的電子向Pt團簇轉移，導致Pt上的電子云密度上升，H*吸附的吉布斯自由能下降，HER活性提升。該項工作闡述了一種對金屬和載體之間電荷轉移現象的新理解，為高效催化劑的設計提供了一種基于電荷轉移調控的新思路。

該項研究得到了國家自然科學基金、國家重點研發計劃基金、中央高?；究蒲袠I務費專項基金、以及中國科學技術大學同步輻射聯合基金的資助。

文章鏈接：https://www.nature.com/articles/s41467-019-12851-w
