欧美色盟,色婷婷AV一区二区三区之红樱桃,亚洲精品无码一区二区三区网雨,中国精品视频一区二区三区

歡迎來到化學加！萃聚英才，共享化學！化學加，加您更精彩！客服熱線：400-8383-509
  1. 首頁
  2. 資訊

合工大吳玉程教授課題組在金屬硫族化合物應用于堿金屬離子電池領域取得最新進展

來源：合肥工業大學      2023-08-30
導讀：近日，合肥工業大學材料科學與工程學院吳玉程教授課題組在金屬硫族化合物應用于堿金屬離子電池領域取得最新進展，相關成果“Synergistic Engineering of Architecture and Composition in Bimetallic Selenide@Carbon Hybrid Nanotubes for Enhanced Lithium- and Sodium-Ion Batteries”發表于國際著名期刊《Advanced Functional Materials》。
在“碳中和與碳達峰”的國家戰略下，環境問題和傳統能源短缺大大加快了對可持續能源材料與技術的探索進程。鋰離子電池在商用中較為成熟，然而進一步提高其比容量、循環壽命仍是鋰離子電池研究的重要內容；同時為了彌補鋰離子電池資源受限的不足，開發高性能鈉離子電池成為我國新能源戰略布局的重要方向之一。

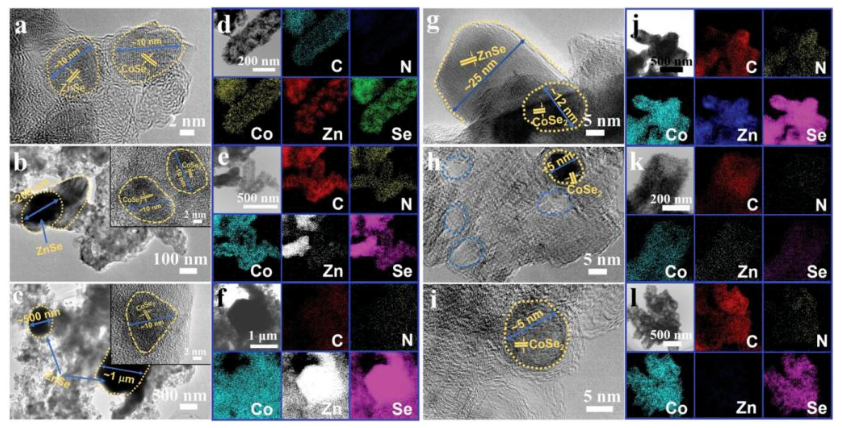

圖1 不同硒化策略的雙金屬硒化物@碳雜化納米管的物性表征

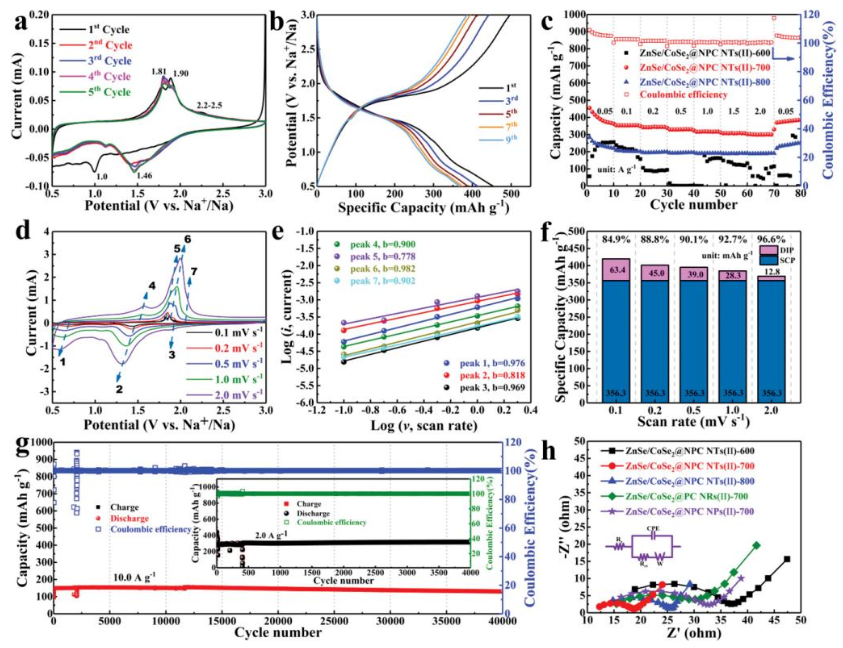

圖2 基于兩步硒化策略的雙金屬硒化物@碳雜化納米管電化學儲鈉性能
為此合肥工業大學吳玉程教授課題組崔接武副教授，余東波副研究員與加拿大國立科學研究院孫書會院士開展合作，在前期成熟的MOF調控策略的基礎上 (Nature Communications, 2020, 11, 927) ，利用優化的硒化策略調控成分與結構的協同作用，以此設計了一系列雙金屬硒化物@碳雜化納米管電極材料并應用于鋰離子電池和鈉離子電池。研究發現，硒化策略對于電極材料的層級多孔結構，晶粒尺寸具有重要影響，Zn的高溫易揮發性對于調控電極材料微納結構和成分起到了關鍵作用。

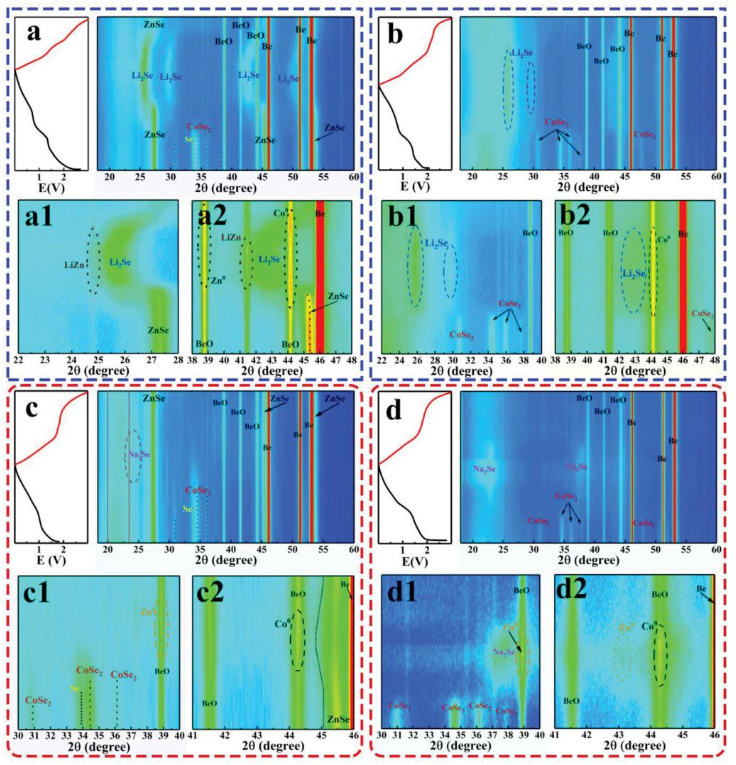

圖3 原位XRD技術助力電化學儲鋰/鈉機理分析
從而使不同硒化策略獲得的電極材料在鋰離子和鈉離子存儲中展現出截然不同的性能。一步硒化策略優化的電極材料在存儲鋰離子時表現出較高的比容量(1328.3 mAh g-1@0.1 A g-1)和良好的倍率性能(269.1 mAh g-1 @10 A g-1)，兩步硒化策略優化的電極材料應用于鈉離子存儲時呈現出優異的循環穩定性(10 A g-1電流密度下循環40000周次容量保持率為97.6%)。同時作者利用原位表征技術從機理上分析了電極材料在儲鋰/鈉過程中內在區別與聯系，該研究成果有望為不同電池體系的電極材料設計提供新的思路。
該研究工作得到了國家自然科學基金、安徽省自然科學基金，安徽省重點研發項目以及中央高校基本科研業務費專項基金等支持。合肥工業大學材料科學與工程學院2021級博士研究生曹中南為論文第一作者。
論文連接：https://doi.org/10.1002/adfm.202306862


聲明：化學加刊發或者轉載此文只是出于傳遞、分享更多信息之目的，并不意味認同其觀點或證實其描述。若有來源標注錯誤或侵犯了您的合法權益，請作者持權屬證明與本網聯系，我們將及時更正、刪除，謝謝。 電話：18676881059，郵箱：gongjian@huaxuejia.cn
