二維共價有機框架（2D COFs）通過共價鍵連接，而各層之間通過范德華力堆疊在一起。這些結構特征意味著可以通過兩種不同的方法調節 2D COFs的性質：（1）改變連接鍵；（2）通過增加側鏈來增大空間位阻效應，進而調節層間堆疊結構，當側鏈足夠大時，2D COFs可以被輕松剝離。層間相互作用的可調性為通過層間移位使剛性二維COF結構具有一定“柔性”提供了一種可行的方法。

化學家們已經開發了多種剛性結構的COFs，但只有少數關于柔性二維COFs的研究。最近的研究表明某些剛性的2D COFs暴露于特定溶劑后會失去結晶度，這種現象主要?dú)w因于相鄰COF層之間弱相互作用的破壞，表明COF各層可以隨機移動。與COFs-液體相互作用相比，COFs-氣體的相互作用要弱得多。因此，通過氣體吸附觸發二維COF的層間移動更具挑戰性。而這種氣體觸發的層間移位現象對氣體儲存和分離應用很有價值。然而，這種現象尚未見報道。

近日，新加坡國立大學趙丹教授等人證明了CO₂可以觸發TAPB-OMeTA COF的層間轉移，CO₂的吸附性能大大增加。此外，通過原子轉移自由基聚合(SI-ATRP)引入側鏈基團后，出現了異常的CO₂吸附過程，表明COF層間移動和氣體吸附行為可以通過引入側鏈進行有效調控。

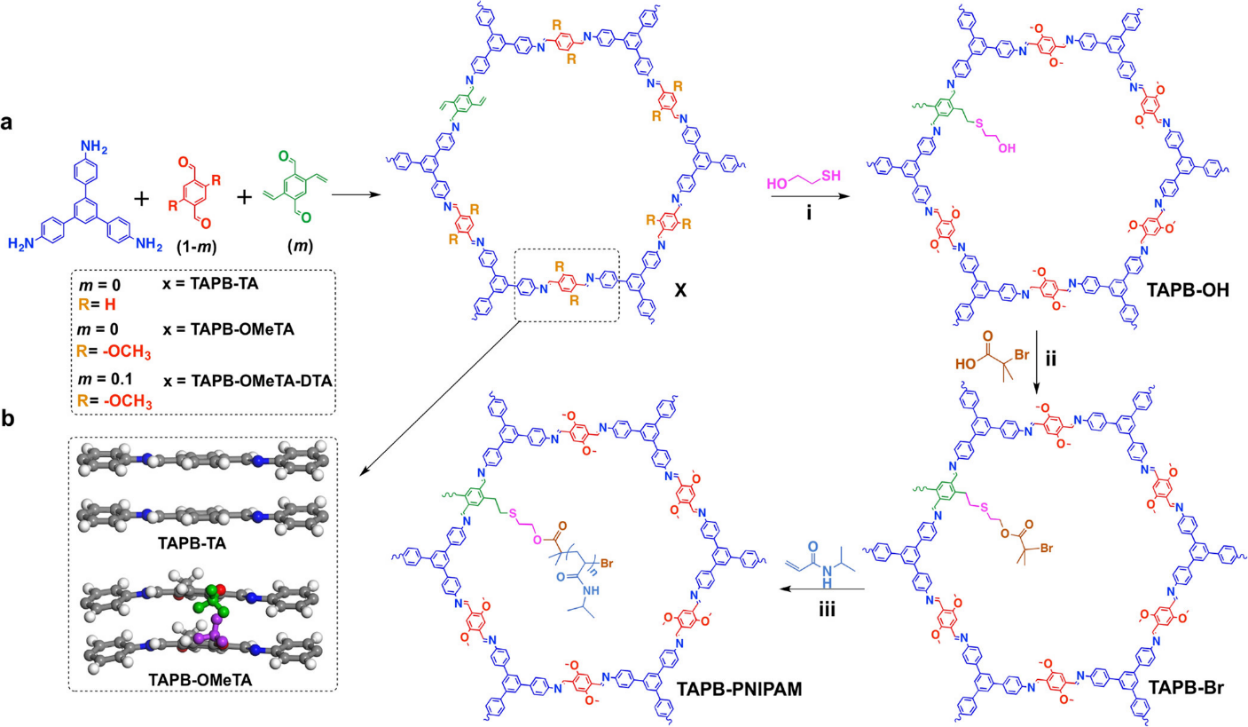

圖1. （a）TAPB-TA、TAPB-OMeTA和TAPB-PNIPAM的合成路線；（b）TAPB-TA和TAPB-OMeTA的層間結構模擬圖。(圖片來源：J. Am. Chem. Soc.)

如圖1所示，作者合成了三種帶有不同側鏈的COFs：TAPB-TA、TAPB-OMeTA和TAPB-PNIPAM，并通過硫醇-烯烴點擊反應、酯化反應和原子轉移自由基聚合對側鏈進行了修飾，原子轉移自由基聚合的優勢是聚合物鏈的生長過程可以很好的控制，聚合物在納米通道的內表面上生長，所有低聚物都接枝在COF結構上，避免了溶液中形成的游離聚合物對多孔材料的污染。

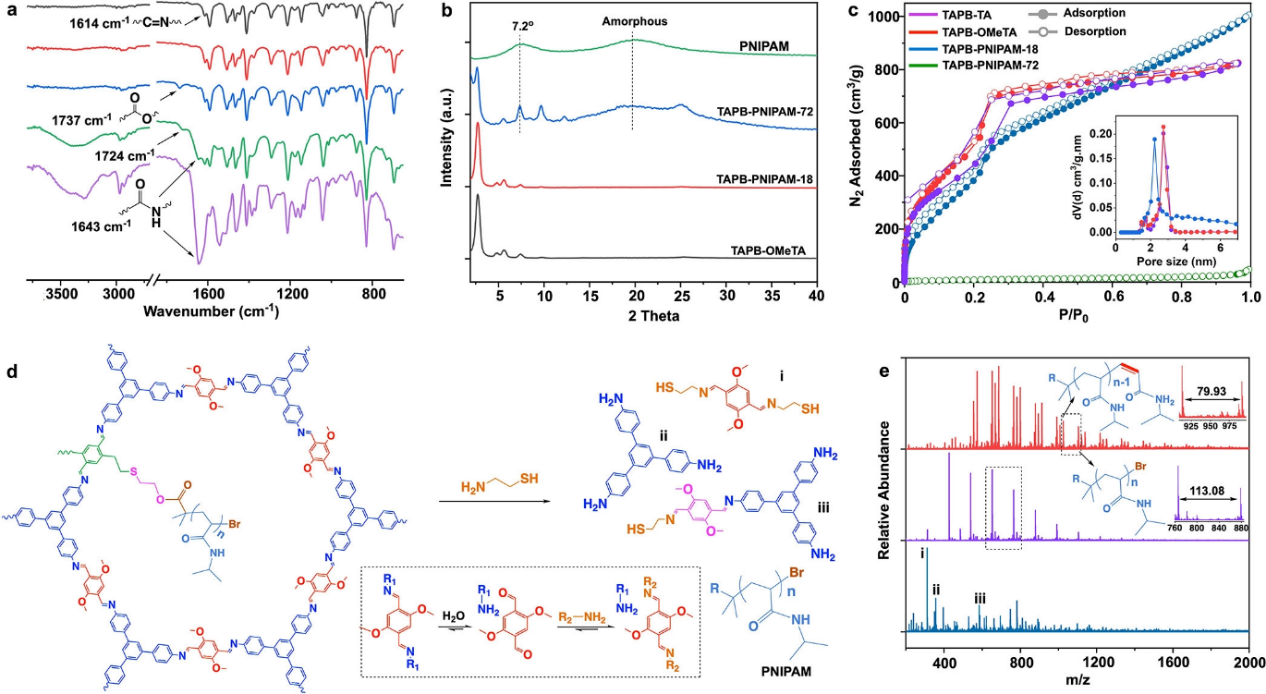

圖2.（a） TAPB-OMeTA（黑色）、TAPB-OH（紅色）、TAPB-Br（藍色）、TAPB-PNIPAM-18（綠色）和TAPB-PNIAPM-72（紫色）的FTIR光譜；（b） TAPB-OMeTA（黑色）、TAPB-PNIPAM-18（紅色）、TAPB-PNIPAM-72（藍色）和PNIPAM聚合物（綠色）的PXRD圖案；（c） N₂吸附等溫線和孔徑分布。（d） TAPB-PNIPAM的分解。（e） 分解的TAPB-OMeTA（藍色）、TAPB-PNIPAM-18（紫色）和TAPB-PNIPAM-72（紅色）的質譜圖。(圖片來源：J. Am. Chem. Soc.)

傅立葉紅外譜圖（FTIR）表明TAPB-OMeTA、TAPB-OH、TAPB-Br和TAPB-PNIPAM的成功合成，并且反應72小時的產物（TAPB-PNIPAM-72）的酰胺鍵信號強度遠強于反應18小時的產物（TAPB-PNIPAM-18）。TAPB-PNIPAM-18和TAPB-OMeTA的PXRD模式非常相似，表明COF在改性過程中保持良好的結晶度，并且接枝的PNIPAM鏈?zhǔn)菬o定形的。然而，與TAPB-OMeTA和TAPB-PNIPAM-18相比，TAPB-PNIPAM-72在7.2和11.0°具有更強的信號，表明COF的晶體結構發生了變化。值得注意的是，在純PNIPAM聚合物的PXRD圖案中也可以找到7.2°處的峰，這說明接枝的較長的PNIPAM鏈在COF納米通道中。為了表征接枝PNIPAM的分子量，可以利用亞胺鍵的可逆性分解COF主鏈（圖2d），將所有COF分解成小片段和PNIPAM低聚物，得到澄清的溶液。然后通過質譜（MS）測量分解片段的分子量，結果表明TAPB-PNIPAM-18中的 PNIPAM具有1至8個重復單元，對應于113至904 g/mol的分子量。TAPB-PNIPAM-72中的接枝PNIPAM具有3至11個重復單元，對應于339至1244 g/mol的分子量。

TABB-TA和TAPB-OMeTA具有非常相似的表面積（2509和2589 m²/g）和孔徑（分別為 2.75 和 2.73 nm）。用PNIPAM接枝后，在低壓范圍內（<0.2 bar），TAPB-PNIPAM-18的吸附容量低于TAPB-OMeTA。然而，隨著壓力的增加，TAPB-PNIPAM-18的吸附量不斷增加。高壓范圍內吸附等溫線的恒定斜率表明N₂不能完全占據TAPB-PNIPAM-18的吸附位點，其計算的表面積（1683.5 m²/g）和孔徑（2.23 nm）不是很準確，此處僅供參考（圖2c）。TAPB-PNIPAM-72對N₂幾乎無吸附，可能是因?yàn)榻又α诉^多的聚合物，阻塞了COF的孔隙。

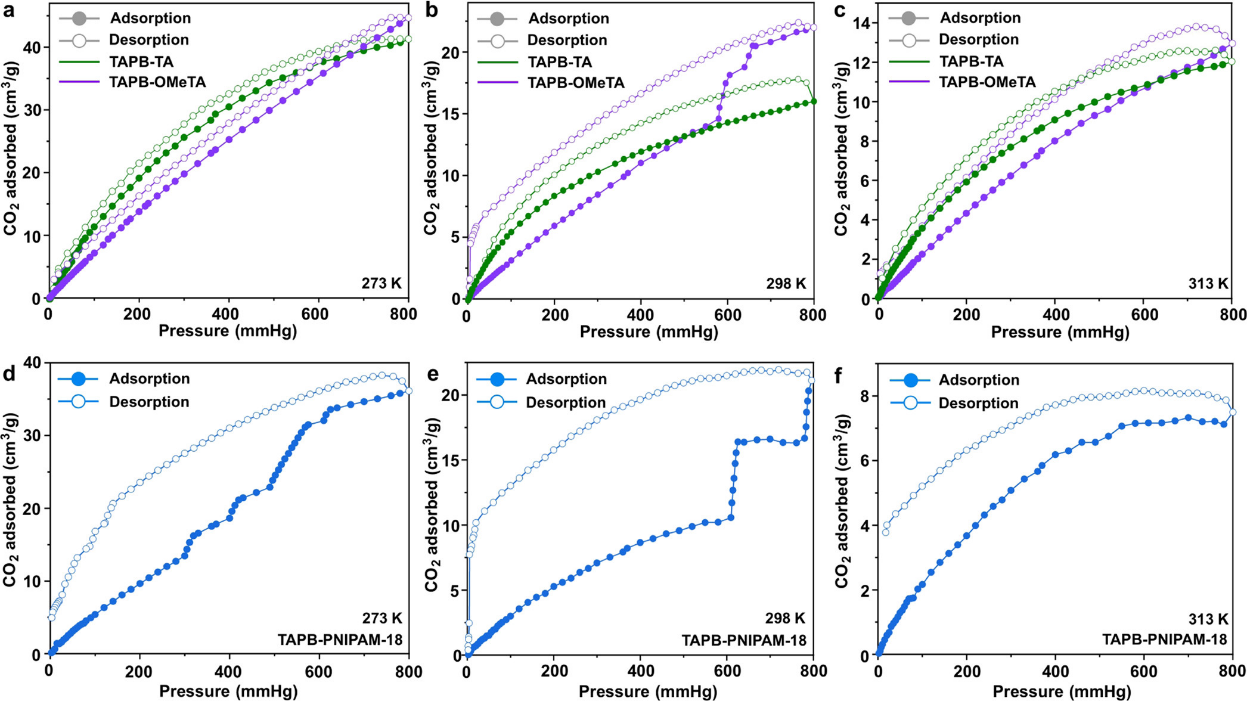

圖3. 不同側基的COF在不同溫度下對CO₂的吸附等溫線。(圖片來源：J. Am. Chem. Soc.)

隨后，作者測試了TAPB-TA，TAPB-OMeTA和TAPB-PNIPAM-18的CO₂吸附性能。273、298 和 313 K 時，TAPB-TA表現出規則和平滑的CO₂的吸附等溫線（圖 3a–c）。相比之下，298 K時TAPB-OMeTA在622 mmHg 處具有遲滯行為（圖3b），在273或313 K處則沒有該現象（圖3a，c）。對于TAPB-PNIPAM-18，在298 K下觀察到兩個陡峭的CO₂吸附曲線（617和774 mmHg）（圖3e）。TAPB-PNIPAM-18在273 K時表現出小而扁平的吸附曲線（圖3 d），但在313 K處沒有這種現象（圖3f）。氣體吸附等溫線中的滯后吸附步驟是軟多孔材料的典型特征，這種現象以前在二維COF中沒有觀察到過。

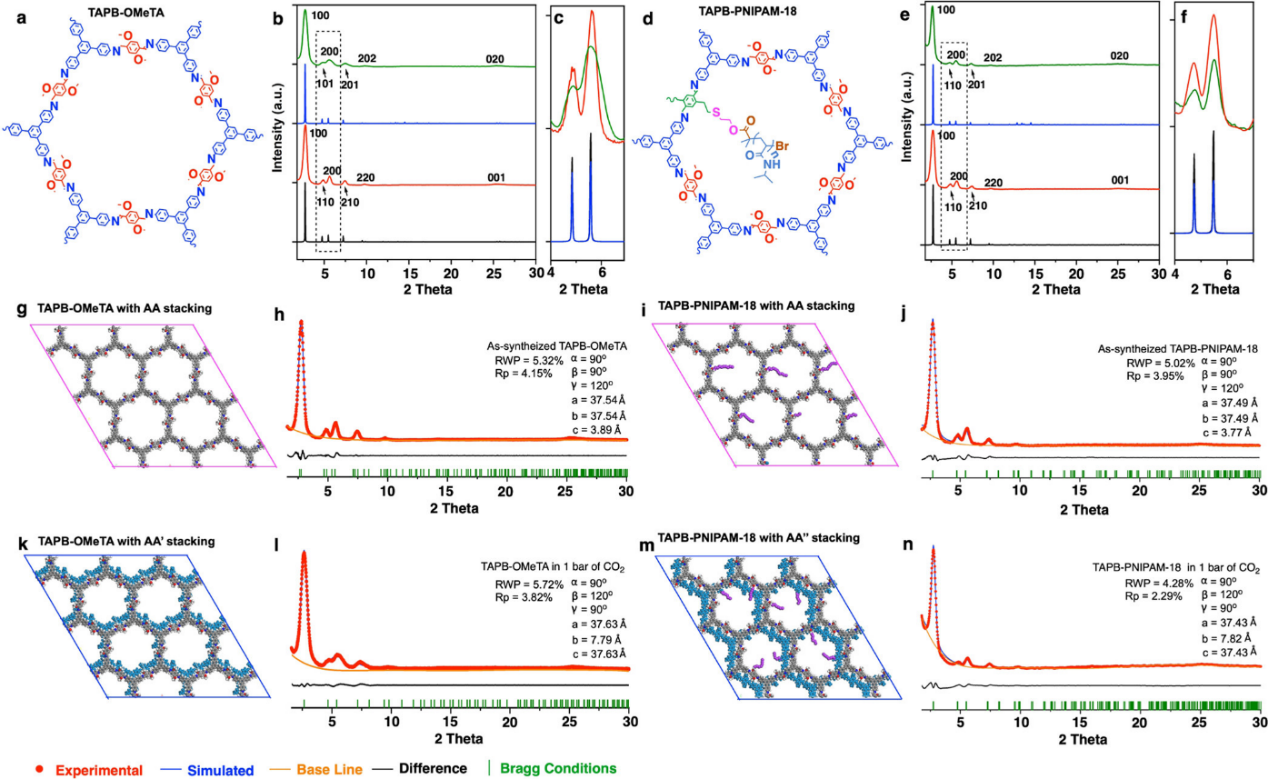

圖4.（a） TAPB-OMeTA的化學結構；（b） 在環境條件下測量的 TAPB-OMeTA PXRD （紅色），模擬的AA 堆疊結構的 TAPB-OMeTA 的 PXRD（黑色），在 1 bar CO₂下測量的 TAPB-OMeTA（綠色），模擬的AA′堆疊結構的TAPB-OMeTA的PXRD圖（藍色）；（c）PXRD放大圖；（d） TAPB-PNIPAM-18的化學結構。（e） 在環境條件下測量的TAPB-PNIPAM-18的PXRD圖（紅色），具有AA堆疊結構的TAPB-PNIPAM-18的PXRD圖（黑色），在 1 bar CO₂下測量的TAPB-PNIPAM-18的PXRD圖譜（綠色），具有AA′′堆疊結構（藍色）的TAPB-PNIPAM-18的PXRD模式；（f）PXRD放大圖；（g-n）堆疊模式模擬圖。(圖片來源：J. Am. Chem. Soc.)

柔性MOF的吸附等溫線中觀察到滯后步驟，是因?yàn)闅怏w吸附會改變MOF結構。為了了解在TAPB-OMeTA和TAPB-PNIPAM-18的吸附機制，作者使用原位PXRD在1 bar的CO₂下表征了這些COF的晶體結構。TAPB-OMeTA在環境條件下是AA堆疊結構。然而，它的PXRD模式1 bar的CO₂下發生了變化，即原始（110）、（200）和（210）晶平面相同位置的峰值的信號強度降低了約30%（圖4b，c）。這種現象在TAPB-PNIPAM-18中更為明顯（圖4 d），三個峰的信號強度降低了50%（圖4e，f）。基于這些變化，使用計算機建模和Pawley精修來確定COF結構的相應變化。由于PNIPAM低聚物隨機接枝到TAPB-OMeTA內表面，檢測到的PXRD峰來自COF本身結構。因此，TAPB-PNIPAM-18的模擬和Pawley精修是在不考慮聚合物鏈的情況下進行的。Pawley精修表明，TAPB-OMeTA和TAPB-PNIPAM-18在CO₂吸附過程中都經歷了輕微的層間位移，導致該堆疊結構與AA堆疊結構（圖4g-n）非常相似但不完全相同，即準AA堆疊結構。

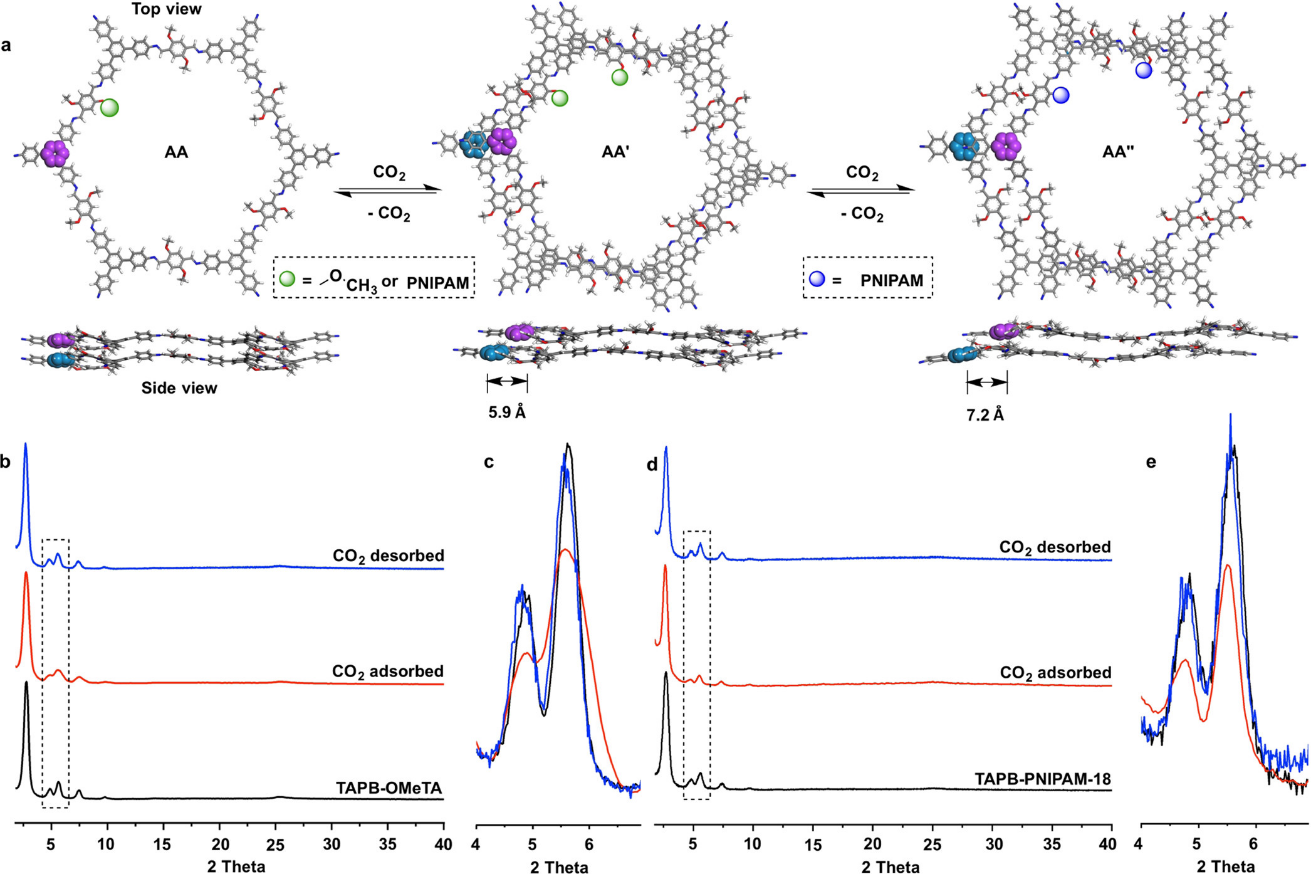

圖5. （a）AA、AA′ 和 AA′′堆疊結構之間的可逆變化；（b）TAPB-OMeTA 吸附CO₂前后的PXRD圖；（c） b圖的局部放大圖；（d）TAPB-PNIPAM-18 吸附CO₂前后的PXRD圖；（e） d圖的局部放大圖。(圖片來源：J. Am. Chem. Soc.)

在1 bar的CO₂下，TAPB-OMeTA和TAPB-PNIPAM-18分別移動了5.9和7.2 ?。這兩種新的堆疊結構分別命名為AA′和AA′′（圖5a）。去除吸附的 CO₂ 后，TAPB-OMeTA和TAPB-PNIPAM-18的PXRD模式恢復到原始形狀（圖5b-e），表明AA′和AA′′結構回到AA結構。因此，層間移位過程是可逆的。

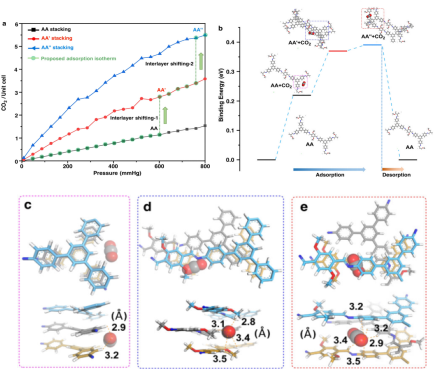

圖6.（a） 模擬的298 K時AA (黑色)、AA′ (紅色)和AA′′ (藍色)堆疊結構的TAPB-OMeTA的CO₂吸附等溫線，與298 K時實際的CO₂吸附過程對比；（b） CO₂與TAPB-OMeTA的不同堆疊結構之間結合能的變化；（c）AA（d）AA′和AA′′堆疊結構的吸附位點。(圖片來源：J. Am. Chem. Soc.)

通過理論計算和實驗驗證，作者提出如下機制：在低壓范圍內，CO₂與COF骨架之間的相互作用弱，不足以觸發層間移位。當 CO₂壓力達到某個閾值時，CO₂與COF骨架之間的相互作用足夠強大，可以觸發層間移位并將堆疊結構從AA轉換為AA′模式。AA′結構具有更高的 CO₂吸附容量，導致等溫線中出現第一個躍遷。進一步增加CO₂壓力至774 mmHg，會觸發TAPB-PNIPAM-18的進一步層間移位。在這種情況下，堆疊結構進一步從 AA′轉換為AA′′，導致等溫線中出現第二個躍遷。
