AM:基于無重金屬量子點的高效短波紅外發光二極管

來源:化學加原創      2022-09-28
導讀:近日,新加坡國立大學化學系陳致匡(Zhi-Kuang Tan)教授團隊在制備基于無重金屬量子點的高效短波紅外發光二極管方面取得新進展,相關研究成果以“Efficient Short-Wave Infrared Light-Emitting Diodes based on Heavy-Metal-Free Quantum Dots”為題發表在Advanced Materials上。該文章報道了一種基于無重金屬砷化銦(InAs)的核殼膠體量子點(CQD)的高效短波紅外(SWIR)發光二極管(LED)。在LED的設計中,作者在器件的電子注入層中引入了空穴傳輸材料(聚乙烯咔唑,PVK),從而使器件的性能有了顯著的提高,最終實現了具有1006 nm發射的13.3%的高外量子效率(EQE)。單載流子器件和光學數據表明,CQD層與電子注入層ZnO材料的電子耦合不但緩解了發光淬滅的問題,而且還改善了電荷平衡。這項工作目前是基于無重金屬原子溶液法制備SWIR二極管的最高EQE數值,有望被應用到新興消費電子技術中。

由于溶液法制備SWIR LEDs具有價格低廉和易集成等特點,因而在健康監測、生物醫學成像、深度傳感、夜視和光學通信等技術領域引起了化學家們廣泛的研究興趣。

鉛硫 (PbS, PbSe) CQDs具有可調的發射波長以及在1000-1700 nm波長范圍內的高光致量子效率(PLQE),目前溶液法制備的SWIR LEDs大多都是基于此類材料。相比較而言,有機半導體材料和金屬鹵化物鈣鈦礦一般發射波長較短。特別是砷化銦(InAs)CQDs,其光致發光波長可以達到700-1450 nm,是非常理想的SWIR材料。此外,InAs CQDs還能夠在波長1000 nm以上保持>50%的高PLQE,與鉛硫CQDs相當。然而,目前已報道的基于InAs CQDs的SWIR LEDs的EQE仍然不高。盡管近年來取得了一些進展,但是基于InAs CQDs的SWIR LEDs的性能仍然落后于鉛硫化合物的同類產品。本文中,作者報道了基于In(Zn)As-In(Zn)P-GaP-ZnS CQDs材料的高性能SWIR LEDs。通過對In(Zn)內核連續包覆寬帶隙的(Zn)P、GaP和ZnS殼層,CQDs的PLQE達到了73%。在合成In(Zn)內核的過程中,通過改變前體化學物質的用量和反應溫度,最終實現了從925 nm到1025 nm的光譜可調。作者利用溶液法制備的器件結構還實現了高效的SWIR發射且器件的EQE高達13.3%。

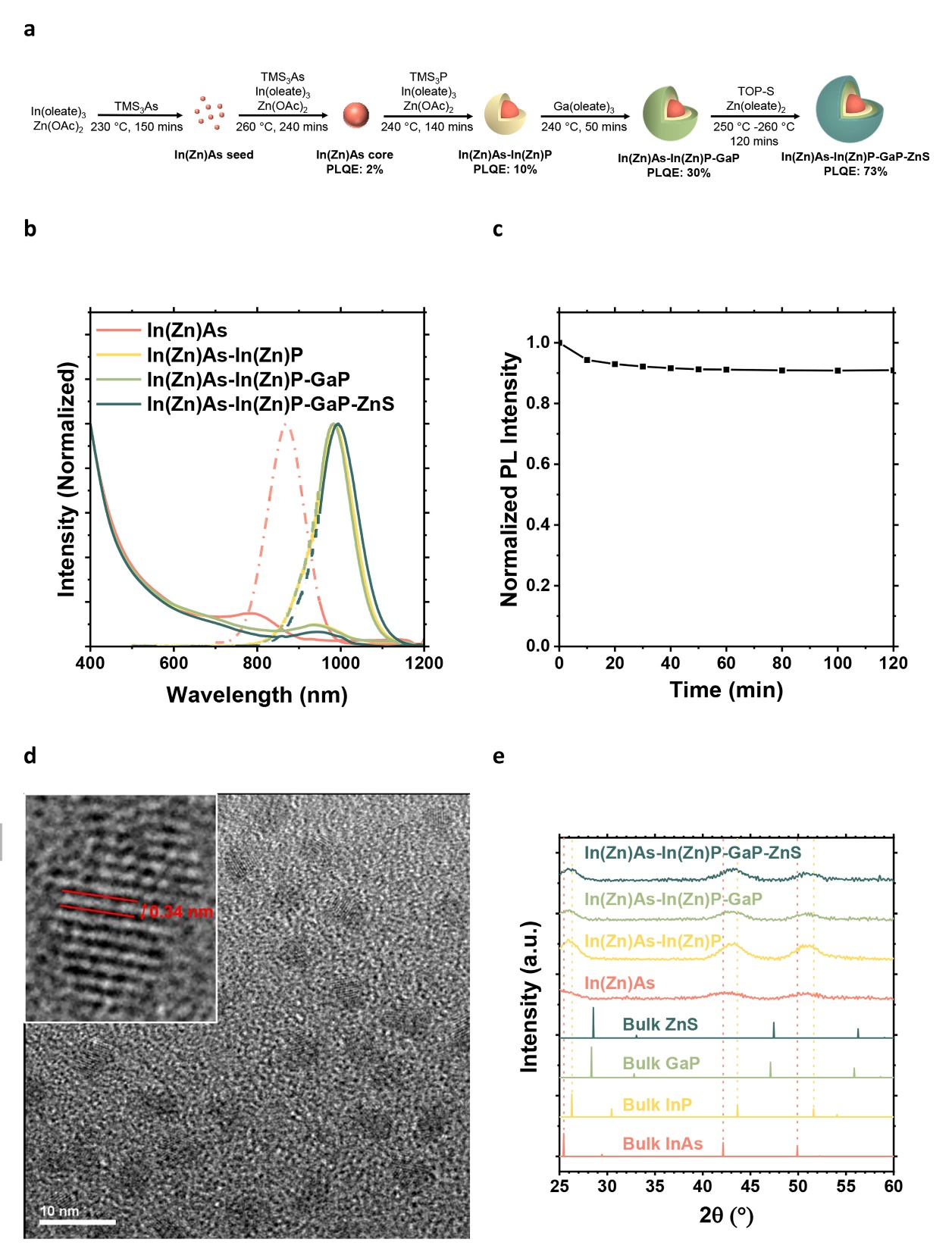

Figure 1. n(Zn)As-In(Zn)P-GaP-ZnS膠體量子點的合成及表征(圖片來源:Adv. Mater.

實驗中,作者首先合成了晶格參數逐層減小的In(Zn)As-In(Zn)P-GaP-ZnS CQDs(Figure 1a)。Figure 1b顯示隨著殼層的逐漸生長,CQDs的吸收和發射光譜的變化。在In(Zn)P殼層生長過程中,發射光譜發生了從870 nm到980 nm的顯著紅移。此外,n(Zn)As-In(Zn)P-GaP-ZnS CQDs的溶液在405 nm連續光照射2 h的條件下光強度僅下降10%,展現出良好的光學穩定性(Figure 1c)。從TEM照片中來看(Figure 1d),n(Zn)As-In(Zn)P-GaP-ZnS CQDs為不規則形貌,平均尺寸為4.6 nm。高分辨TEM圖顯示其晶格條紋為0.34 nm,對應于InP的(111)面。為了更好地理解CQDs的組成,作者還分別將In(Zn)As內核、In(Zn)As-In(Zn)P、In(Zn)As-In(Zn)P-GaP和In(Zn)As-In(Zn)P-GaP-ZnS進行了粉末XRD數據對照實驗(Figure 1e)。實驗結果表明最高強度峰從屬于閃鋅礦結構中的(111)、(220)和(311)面。隨著In(Zn)P殼層的生長,CQDs的晶格常數逐漸變小,具有 InP材料的特征,因此在2θ角度上有明顯的移動。用GaP和ZnS殼層包覆后,由于其殼層較薄,衍射峰的變化可以忽略不計。

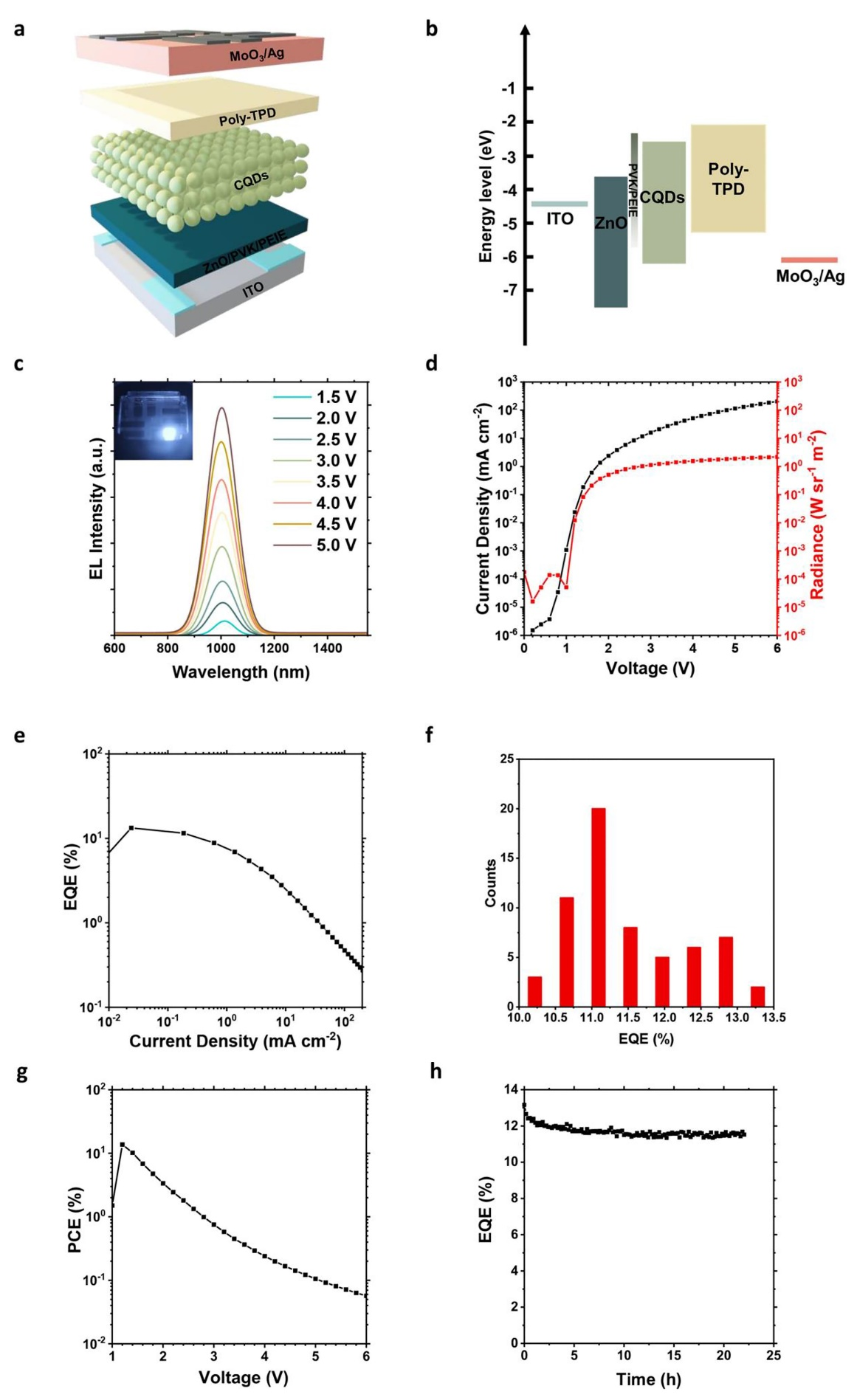

Figure 2.  PVK為中間層的短波紅外發光二極管的器件結構和性能(圖片來源:Adv. Mater.

利用高亮度的InAs CQDs,作者設計并制備了ITO/ZnO/PVK/PEIE/CQDs/Poly-TPD/MoO3/Ag結構的LEDs器件(Figure 2a),各層的能級示意圖如Figure 2b所示。器件的電致發光位置在1006 nm處,半高峰寬(FWHM)為124 nm(Figure 2c)。數據表明器件具有非常低的0.6 V的開啟電壓,在1006 nm處的EQE達到了13.3%,平均EQE也可以達到11.5%。(Figure 2d-f)。同時,根據公式可以推算出器件的能量轉化效率超過10%(Figure 2g)。作者還測試了器件在連續運行20 h后EQE數值仍可以穩定在85%(Figure 2h)。

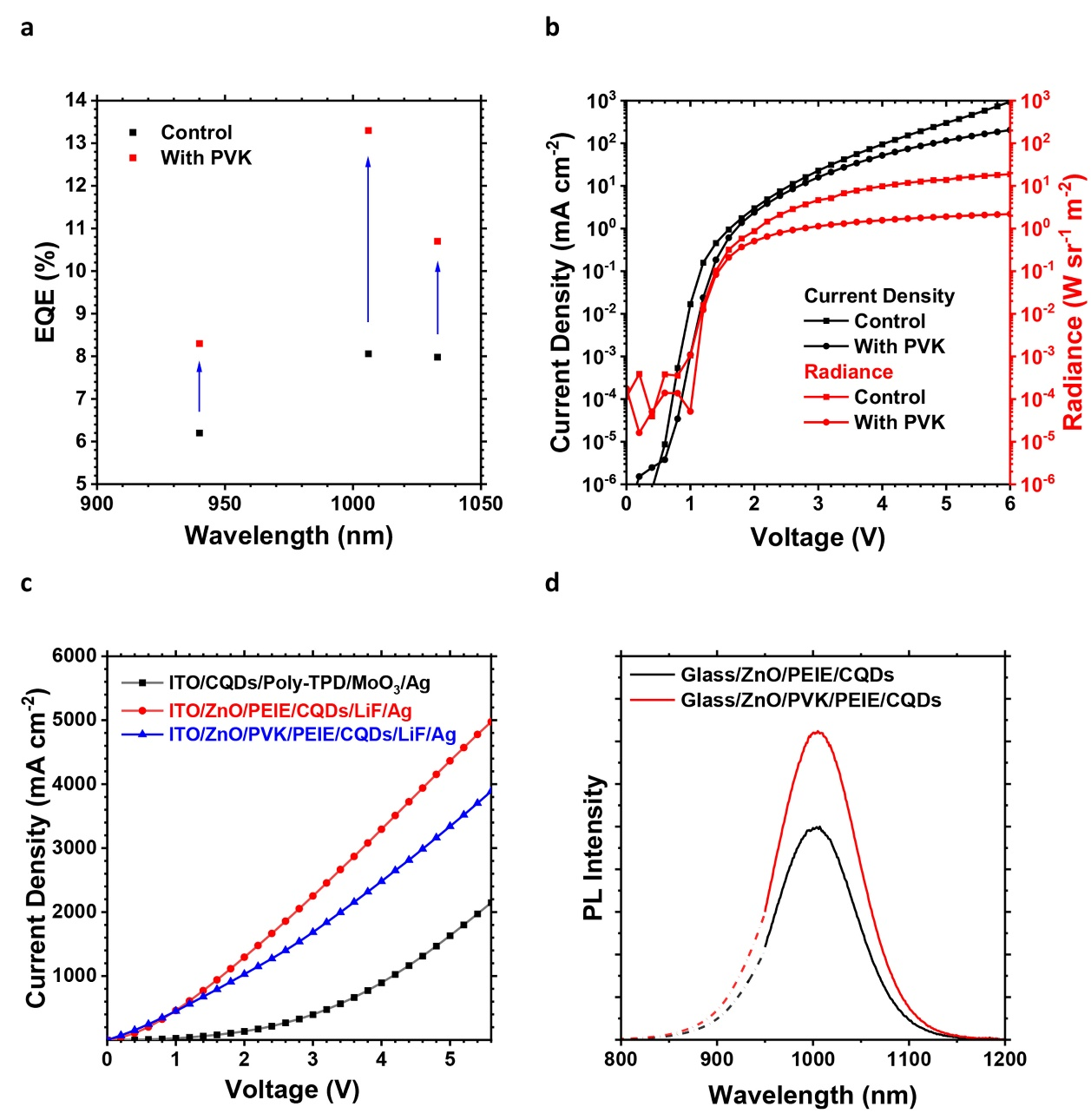

Figure 3. 有無PVK中間層的器件性能對比(圖片來源:Adv. Mater.

Figure 3a表示有無PVK中間層的器件EQE的對比,電流-電壓數據曲線表明PVK層可有效提高器件性能(Figure 3b)。另外,作者還制備了純空穴ITO/CQDs/Poly-TPD/MoO3/Ag結構的器件和純電子ITO/ZnO/PEIE/CQDs/LiF/Ag結構的器件,并將二者與ITO/ZnO/PEIE/CQDs/LiF/Ag器件結構的電流-電壓曲線數據進行對比(Figure 3c),從而說明PVK作為電子阻擋層可以有效降低電流密度。接下來,為了評估PVK中間層對CQDs光學性能的影響,作者比較了沉積在ZnO/PEIE和ZnO/PVK/PEIE表面上的CQDs的穩態發射光譜。如Figure 3d所示,引入PVK中間層后的光致發光強度提高了約50%。同時,PVK夾層的引入也增加了光致發光壽命,抑制了非輻射復合。實驗結果表明,PVK有助于降低CQDs和ZnO之間電子的相互作用,從而減少了發光淬滅,使得LEDs的電致發光效率得到提高。

總結

新加坡國立大學化學系陳致匡(Zhi-Kuang Tan)教授團隊制備了基于無重金屬量子點的短波紅外(1300 nm)發光二極管,其EQE可高達13.3%。通過在器件結構中的電子注入層中插入具有空穴傳輸性質的半導體材料,保證了器件良好的發光行為的同時又促進了電荷平衡。該研究為溶液法制備短波紅外發光二極管提供了新思路,有望應用于深度感知和健康監測等技術領域。
