欧美色盟,色婷婷AV一区二区三区之红樱桃,亚洲精品无码一区二区三区网雨,中国精品视频一区二区三区

壓電致動器精度高、響應速度快，被廣泛應用于生物醫學、微電子、油氣勘探和航空航天等領域。這些壓電器件通常需要在很寬的溫度范圍內（室溫-高溫）工作，且要求其同時具有大電致應變和低應變滯后。目前應用最廣泛的壓電陶瓷主要是鉛基材料，但是由于鉛對人體和環境有危害，因此開發高性能無鉛壓電材料迫在眉睫。

鈦酸鉍鈉（Bi_0.5Na_0.5TiO₃，BNT）基壓電陶瓷具有場致應變大、居里溫度高的優點，因此成為最有潛力的候選材料之一。目前主要有兩種方法提高BNT基材料的壓電性能，一種是通過化學摻雜構筑準同型相界（MPB），降低能壘，從而促進極化反轉和延伸獲得大電致應變；另外就是通過破壞長程鐵電有序，產生弛豫態，從而獲得較低的應變滯后。盡管如此，在寬溫域內同時獲得高應變和低滯后的BNT基壓電陶瓷鮮有報道。

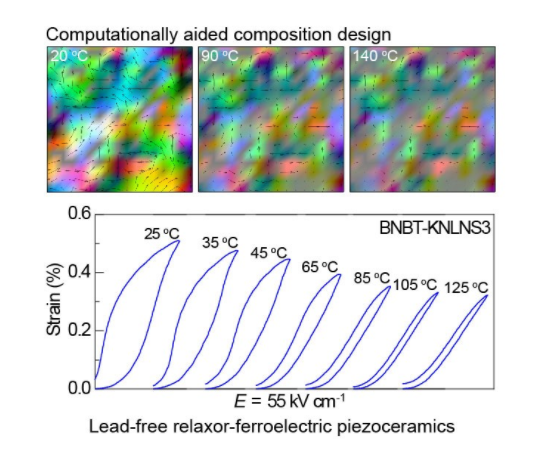

對此，西安交通大學婁曉杰課題組與合作者通過弛豫-鐵電相場模擬和合理成分設計，制備了0.97Bi_0.47Na_0.47Ba_0.06TiO₃-0.03K_0.47Na_0.47Li_0.06Nb_0.99Sb_0.01O_2.99（簡稱：BNBT-KNLNS3，BNBT作為基元，KNLNS鐵電相作為摻雜組元）陶瓷。該陶瓷在很寬的溫度區間（25-125 °C）具有大應變（0.32-0.51%）和低應變滯后（最低僅為~11.1%）的優異壓電性能。BNBT-KNLNS3的高性能可歸因于在電場作用下弛豫到鐵電的轉變，以及由四方相和菱形相組成的MPB的存在有效地降低了弛豫到鐵電轉變的能壘，嵌入在弛豫基體的一小部分鐵電態促進了弛豫到鐵電的可逆轉變，同時伴隨極化反轉和延伸，最終使BNBT-KNLNS3陶瓷在寬的溫度范圍下呈現出低滯后的大應變。

以上研究成果以《通過準同型相界調控獲得高應變性能的無鉛壓電陶瓷》（High-Performance Strain of Lead-Free Relaxor-Ferroelectric Piezoceramics by the Morphotropic Phase Boundary Modification）為題發表于國際材料領域期刊《先進功能材料》（Advanced Functional Materials）。論文第一單位是西安交大前沿院和金屬材料強度國家重點實驗室，第一作者為李堂源博士，通訊作者為前沿院婁曉杰教授、王棟教授和東南大學李玲龍副教授。

論文鏈接：https://doi.org/10.1002/adfm.202202307

參考資料：http://news.xjtu.edu.cn/info/1004/183719.htm
