欧美色盟,色婷婷AV一区二区三区之红樱桃,亚洲精品无码一区二区三区网雨,中国精品视频一区二区三区

“重劍無鋒，大巧不工”出自金庸武俠小說《神雕俠侶》。“重劍無鋒”指真正的劍技并不依靠劍鋒，依靠基本功的培養同樣能夠達到無招勝有招。而“大巧不工”強調了巧與拙的辯證關系，即真正的“巧”并非是違背自然規律的賣弄，而是順應自然規律，使自己的目的自然而然地得到實現。受此啟發，吉林大學化學學院張越濤課題組巧妙地利用了Lewis酸堿對聚合（LPP）體系對單體濃度呈零級動力學的特點，化“拙”為“巧”，化繁為簡，解決了全（甲基）丙烯酸酯三嵌段共聚物合成難度大、合成過程復雜等問題，首次實現了全（甲基）丙烯酸酯三嵌段共聚物的一步高效合成。

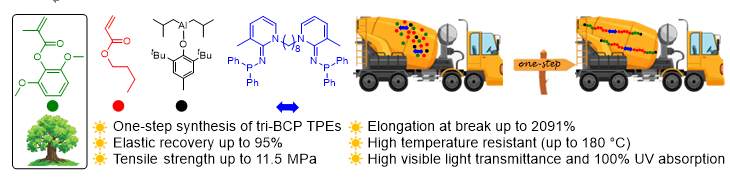

圖.基于新型Lewis堿的受阻Lewis酸堿對催化一步合成木質素基三嵌段熱塑性彈性體

具體而言，作者設計了一系列簡單易得的雙引發Lewis超強堿（LB），基于雙引發Lewis超強堿的受阻Lewis酸堿對（FLP）能夠實現丙烯酸丁酯（nBA）的快速聚合和木質素基甲基丙烯酸酯單體（SMA和MSMA）的緩慢可控聚合。將上述FLP應用于SMA和nBA的混合單體共聚，首先發生nBA的快速聚合，并形成結構為PnBA-LB-PnBA的聚合物。由于聚合體系對單體濃度呈零級動力學，nBA的聚合速率不隨其單體濃度的降低而減小，這導致幾乎在nBA聚合完全后才發生SMA的緩慢聚合，最終形成兩端是甲基丙烯酸酯硬段（PSMA），中間是丙烯酸酯軟段(PnBA)的全（甲基）丙烯酸酯三嵌段共聚物（PSMA-PnBA-LB-PnBA-PSMA），凝膠滲透色譜（GPC）等測試充分證明了基于雙引發Lewis超強堿的FLP成功實現了全（甲基）丙烯酸酯三嵌段共聚物的一步合成。接下來，作者表征了基于PSMA的全（甲基）丙烯酸酯TPEs的機械性能，單軸拉伸測試表明斷裂伸長率最高可達2091%，斷裂拉伸強度可達11.5 MPa, 10次循環后的彈性回復達到95%，這些性能參數遠高于以聚甲基丙烯酸甲脂（PMMA）為硬段的TPEs，證明木質素基單體對TPEs的機械性能增強至關重要。 最后，作者發現以P(M)SMA為硬段的TPEs在保持可見光透過率的同時具有更強的紫外屏蔽能力和耐高溫能力，這些性能使其在柔性顯示材料、紫外線吸收材料和高溫熱塑性彈性體等領域具有潛在應用價值。

綜上，這一工作立足于Lewis酸堿對聚合體系對單體濃度呈零級動力學的基本特點，實現了高性能全（甲基）丙烯酸酯三嵌段共聚物的一步高效合成，為三嵌段TPEs的高效制備和木質素的升級利用提供了新的思路。

文章詳情：Yi Wan, Jianghua He, Yuetao Zhang*，Eugene Y.-X. Chen；Angew. Chem. Int. Ed.,2021，e202114946

原文鏈接：https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.202114946
