欧美色盟,色婷婷AV一区二区三区之红樱桃,亚洲精品无码一区二区三区网雨,中国精品视频一区二区三区

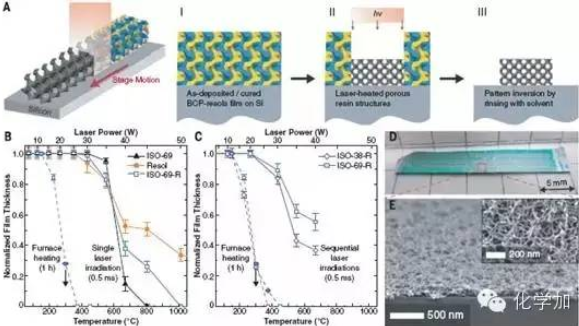

1.瞬態激光加熱誘導嵌段共聚物自組裝形成層狀多孔結構

（Transient laser heatinginduced hierarchical porous structures from block copolymer–directedself-assembly ）

多孔材料在薄膜、過濾、儲能和催化方面有很多應用。他們的性能常常決定于孔結構的尺寸和連接性。Tan 等人利用簡單的激光處理手段，在硅襯底上以酚醛樹脂共混嵌段共聚物為材料，制備了多孔薄膜。經過紫外線照射，襯底快速升溫誘發酚醛樹脂聚合，同時嵌段共聚物分解。這種方法使得在局部尺寸上，具有可調節孔洞尺寸和分布的薄膜直接成型成為可能。

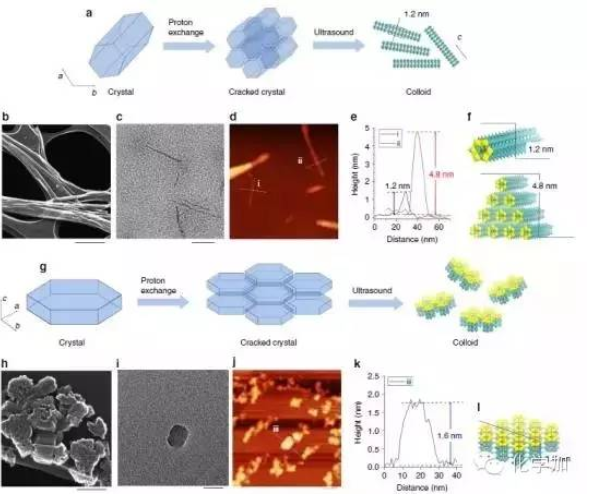

2.基于雜多酸鹽的超薄無機分子納米線

（Ultrathin inorganicmolecular nanowire based on polyoxometalates）

開發金屬氧化物分子線對基礎科學和實際應用都有重要價值。不過，這方面成功的例子還很少。Zhang 等人通過分解晶體的方法制備了全無機過渡金屬氧化物分子線。分子納米線的寬度為 1.2nm ，可以生長成微米級的晶體。他們用單晶X射線衍射、掃描電子顯微鏡、X射線光電子能譜等多種手段對分子線進行了分析。通過離子交換和超聲處理，晶體可以再分解成單獨的分子線。作為酸催化劑，這種分子線表現出很高的活性，此外，分子線的帶隙可以通過熱處理手段來調控。

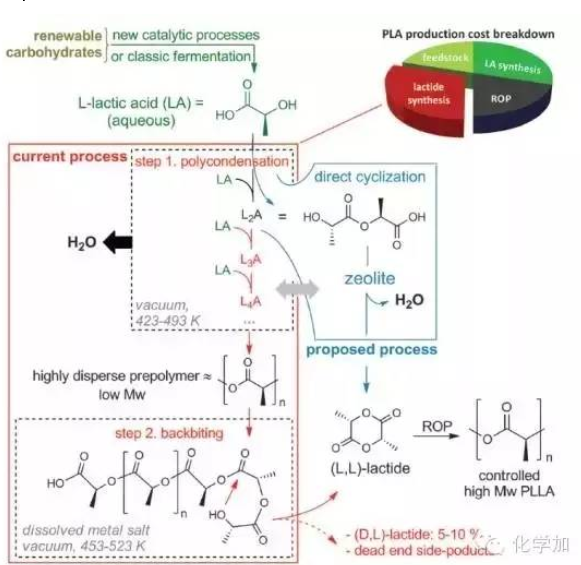

3.用于生產生物塑料的擇形分子篩催化劑

（Shape-selective zeolitecatalysis for bioplastics production）

分子篩催化劑可以將生物原料合成為廉價塑料制品的前驅體。合成可持續的塑料制品必須要與成本更低廉的石油化學品合成路線相競爭。Dusselier 等人開發了一種分子篩催化劑，它能將生物質生成的乳酸轉化成乳酸交酯。乳酸交酯是一種可生物降解塑料的前驅體，但是合成起來非常困難。這個反應的選擇性接近80% ，主要依靠分子篩孔洞中活性位點的空間限制來完成。這步反應極大地簡化了當前高成本的合成路線，并且整個過程幾乎沒有任何浪費。

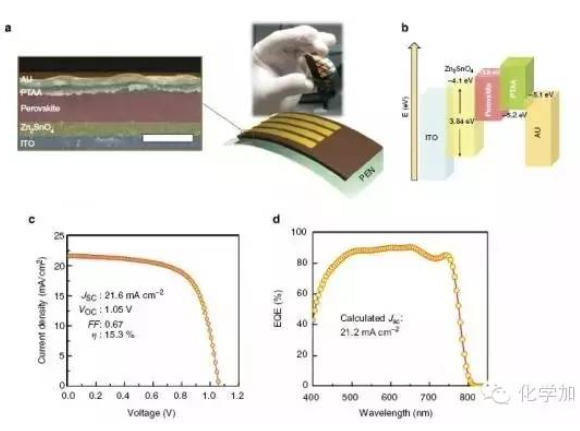

4.低于100℃下制備的含有的Zn2SnO4高效柔性鈣鈦礦太陽能電池

（High-performance flexibleperovskite solar cells exploiting Zn2SnO4 prepared insolution below 100 oC ）

在塑料基體上制備有機-無機雜化鈣鈦礦太陽能電池可以提高電池的便攜性、適應性，并便于大規模生產，因而擴大了電池的實際應用范圍。 Shin 等報道了一種在低溫下制備高分散 Zn2SnO4（ZSO） 納米顆粒的方法，這種納米顆粒可以用來開發高效柔性的太陽能電池器件。 ZSO 納米顆粒可以在整個可見光范圍內有效的提升柔性基體PEN/ITO 的透過率（從 75% 提升到 90% ）。基于 ZSO 和 CH3NH3PbI3電池的效率達到 14.85% 。這一結果證明 ZSO 是一種有潛力的用于制備高效柔性太陽能電池的電子傳輸材料。

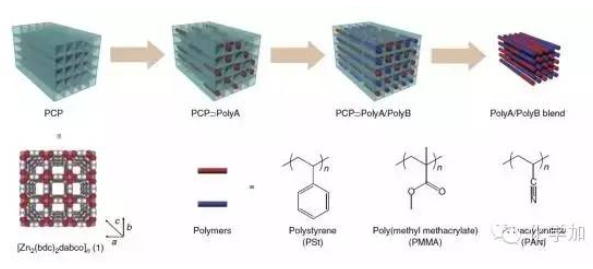

5.使用納米多孔配位模板融合不互溶聚合物

（Mixing of immisciblepolymers using nanoporous coordination templates）

尋找使不互溶材料融合的辦法對促進基礎科學和材料工藝的發展是極為重要的。Uemura等人使用多孔配位聚合物（ PCPs ）作為可脫除模板，在分子水平上對兩種不互溶的聚合物進行增容。首先，兩種不互溶聚合物PSt 和 PMMA 依次在 PCP 中進行聚合反應以使其分散在 PCP 中。隨后，用螯合劑將 PCP 溶解，于是便可以得到納米級的 PSt/PMMA 均勻共混物。這種方法制備的共混材料要比常規方法制備的共混材料具有高得多的熱穩定性。

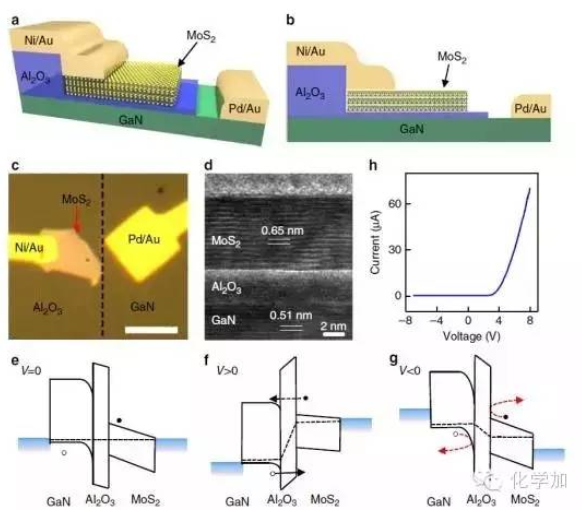

6.多層二硫化鉬材料中電場誘導的強電致發光現象

（Electric-field-inducedstrong enhancement of electroluminescence in multilayer molybdenum disulfide）

層狀金屬二硫化物因其獨特的電學和光學性質而備受關注。盡管單層 MoS2顯示出直接帶隙，但是多層 MoS2 是非直接帶隙半導體材料，并且通常不具備光學活性。 Li 等人報道了多層MoS2 在電場誘導下呈現出強烈的電致發光現象。研究發現在多層 MoS2 層中存在強烈的直接帶隙激子發射。更重要的是，他們發現多層MoS2 電致發光效率甚至要高于單層 MoS2 的發光效率。這種強烈的發光現象可以歸因于電場誘導的載流子重新分布。此外，這種發光現象也存在于WSe2 多層材料中。作者稱這一發現為制備過渡金屬二硫化物光電子器件開辟了新路徑。

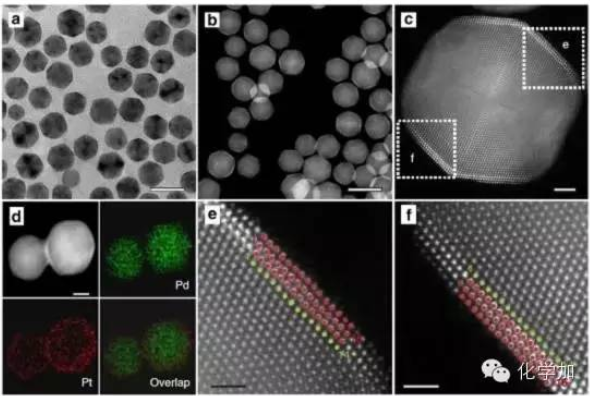

7.具有大幅提高的活性和壽命的鈀-鉑核殼型二十面體催化劑

（Palladium–platinum core-shell icosahedra with substantially enhanced activityand durability towards oxygen reduction）

在鈀納米晶體外圍沉積一層極薄的鉑原子有望大幅提高催化劑的催化性能，同時減少用量。Wang 等人報道了基于鈀二十面體的晶體體系。由于孿晶界的水平限制作用，導致鉑覆蓋層在壓力下形成鋸齒結構。對于核殼型納米晶體（2.7 層鉑覆蓋），它的催化活性比商用催化劑高出 7-8 倍。DFT 計算表明，催化性能的提高主要是由于羥基鍵在鉑表面變弱。經過 10000個循環的測試，核殼型納米晶體的質量活性仍比商用催化劑高 4 倍。

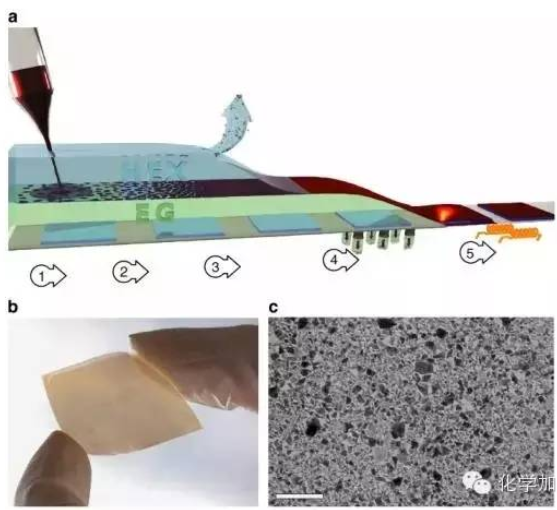

8.用于光電化學制氫的自組裝2DWSe2薄膜

（Self-assembled 2D WSe2 thinfilms for photo electro chemical hydrogen production）

WSe2是一種層狀半導體，可以剝離成原子級的二維薄膜，并且在太陽能轉化方面有很大的應用潛力。不過，由于缺少大規模生產均勻薄膜的低成本制造手段，因此其應用范圍受到限制。Yu 等人報道了一種溶劑剝離薄片制備二維 WSe2 薄膜的方法。薄片在液/液界面間自組裝，通過轉移基底，可以形成大尺寸二維有序排列的薄膜。這種薄膜的性質要比常規方法更好。此外，他們還首次證明，溶液加工的WSe2薄膜可以用于太陽能制氫。
