欧美色盟,色婷婷AV一区二区三区之红樱桃,亚洲精品无码一区二区三区网雨,中国精品视频一区二区三区

中山大學化學學院池振國教授、張藝教授、楊志涌副教授、趙娟副教授組成的新型有機/高分子功能材料及應用課題組在新型有機/高分子光電功能材料與器件應用領域開展了長期系統的研究，取得了較好的進展。近年來該團隊設計合成了多個系列結構簡單且具有新穎發光性能的有機發光材料，例如，有機超長磷光材料（ Angew. Chem. Int. Ed., 2020, 59, 17451）、有機力刺激響應發光材料（ Angew. Chem. Int. Ed., 2020, 59, 3739; Angew. Chem. Int. Ed., 2020, 59, 22645）等等。近日，該課題組在研究三苯胺衍生物過程中發現對位取代的三甲基三苯胺(T3TA)晶體具有明顯的可逆光致自由基發光現象：該晶體在低光強紫外光照射下其發光顏色發生顯著變化，由藍色變為淡粉色，在發射光譜中能明顯觀察到580 nm位置有新的發射峰生成。一旦關閉紫外光源后，晶體發光顏色迅速恢復為藍色。

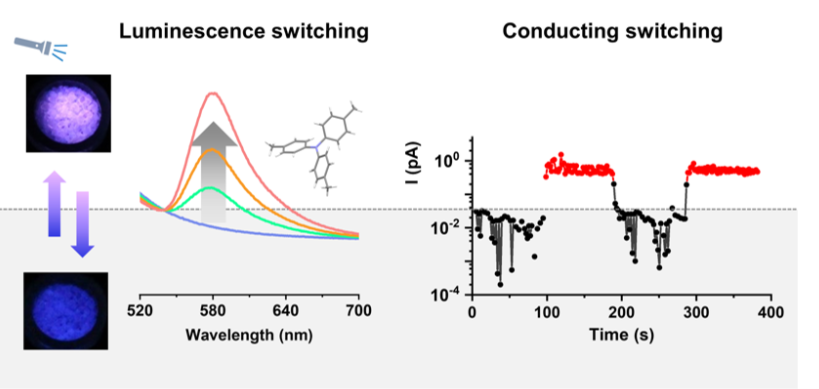

圖1. 靈敏可逆響應的光致發光自由基晶體：光致發光變色和光致導電開關雙重響應

 通過深入系統地研究發現，T3TA分子在其晶體中的扭曲和不對稱構象以及分子間較弱的C-H…π相互作用均有利于光致發光自由基的產生。從理論上和實驗上闡明了這類分子在紫外光照下發生了陽離子自由基參與的發光過程。此外，利用T3TA多晶薄膜制備了雙通道光敏器件，該器件在紫外光照射下既具有發光變色功能又具有導電開關功能。值得注意的是，在低電壓(10 V)和低光強(10 mw cm-2)下，該器件具有靈敏的光導電開關響應，其光電流開/關增益約為102。通過對器件的光導性和電導原子力顯微鏡研究，證明了雙通道光敏特性能夠快速重復。該實驗結果為設計新的光電傳感系統提供了思路，在基于光致發光自由基的光電操作開關和信息加密等領域具有重要的潛在應用。

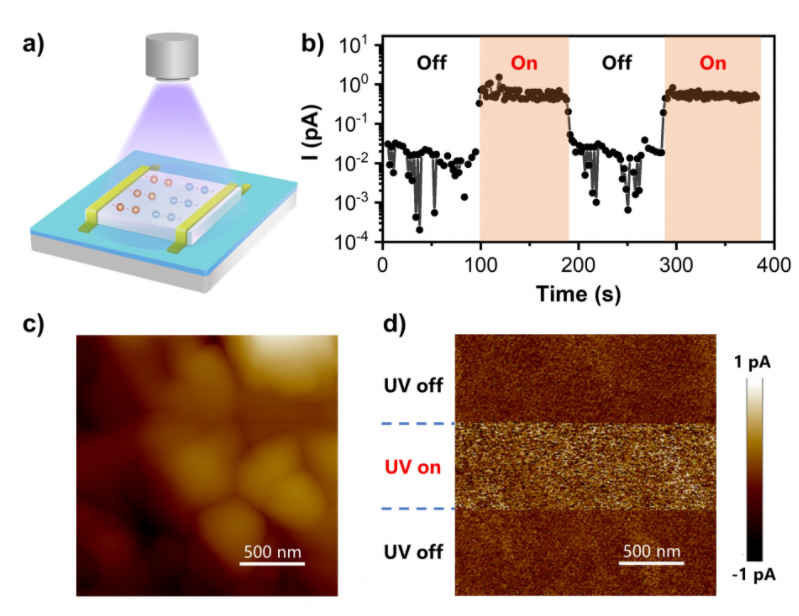

圖2. a）光致發光變色和光致導電開關雙重響應光敏器件示意圖；b）光敏器件光致導電開關響應；光照開和關條件下光敏器件對應的c）原子力顯微照片和d）電導原子力顯微照片。

上述研究成果發表在化學頂級期刊《Angew. Chem. Int. Ed.》：Yingxiao Mu, Yanyan Liu, Haiyan Tian, Depei Ou, Li Gong, Juan Zhao, Yi Zhang, Yanping Huo, Zhiyong Yang* , Zhenguo Chi*, Sensitive and repeatable photoinduced luminescent radicals from a simple organic crystal. Angew. Chem. Int. Ed., 2020, DOI: 10.1002/anie.202014720.

中山大學化學學院博士后穆英嘯為論文第一作者，楊志涌副教授、池振國教授為共同通訊作者。上述研究工作得到了國家自然科學基金、廣東省杰青項目、廣東“特支計劃”科技創新青年拔尖人才項目、廣州市科技項目和中央高校基礎研究經費等項目的資助。

論文鏈接：https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.202014720

參考資料：

[1]中山大學，新型有機/高分子功能材料及應用課題組： 靈敏可逆響應的光致發光變色有機晶體
