欧美色盟,色婷婷AV一区二区三区之红樱桃,亚洲精品无码一区二区三区网雨,中国精品视频一区二区三区

二維MOFs（2D-Metal Organic Frameworks）是由金屬中心與有機配體相互連接而構成的二維材料，在結構和性質上具有出色的可調性。為了獲得新穎的結構和優異的性能，對二維MOFs生長機制進行深入認識是至關重要的。然而，由于二維MOFs的形成過程具有高度的動態性和復雜性，對其分步生長的過程進行監測，并在原子尺度理解其生長機理仍然是一大挑戰。

圖一、炔-金屬二維MOFs逐步形成過程與機理

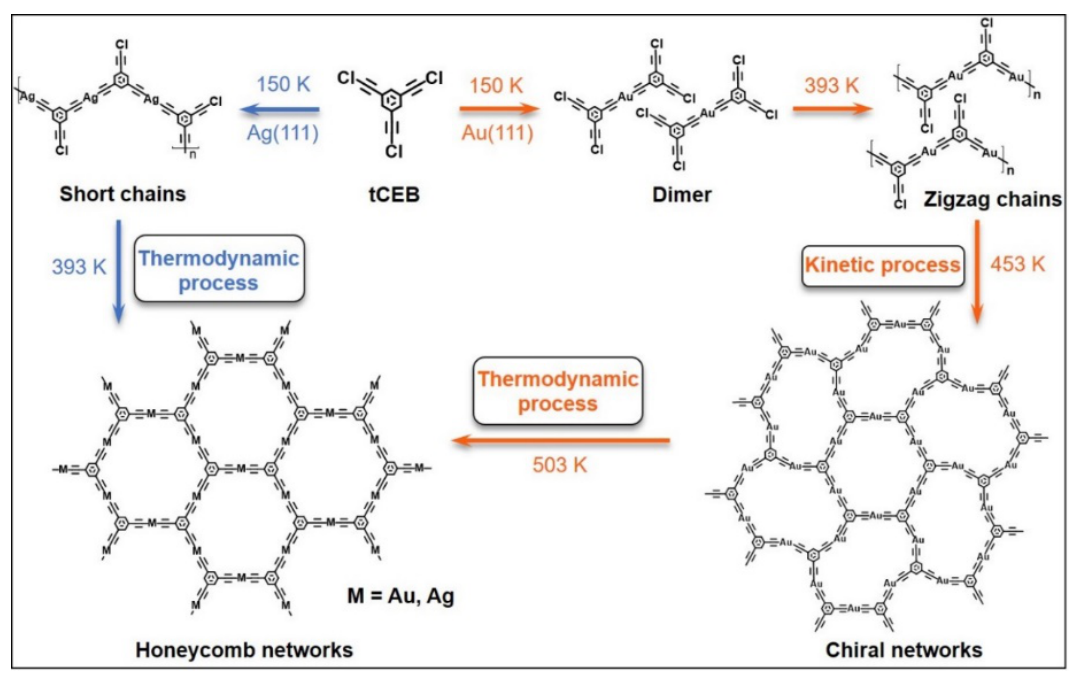

華東理工大學的劉培念教授課題組近年來聚焦于表面合成及反應機制研究，取得了一系列的研究成果（J. Am. Chem. Soc. 2018, 140, 570; Angew. Chem. Int. Ed. 2018, 57, 4617; Nat. Commun., 2018, 9, 2322; Nat. Commun. 2019, 10, 2414）。最近，他們設計了C3對稱的苯基炔氯前驅體分子，利用炔氯官能團中C-Cl鍵較高的穩定性，實現了多個C-Cl鍵的可控逐步脫除反應；并利用炔基和過渡金屬間較強的pπ-dπ作用來穩定金屬有機中間體，成功實現了Au(111)表面上炔-金屬二維MOFs的分步生長過程監測，并在原子尺度闡明了二維MOFs形成的逐步反應機理（圖一）。

圖二、原子尺度下炔-金屬二維MOFs的逐步生長過程監測

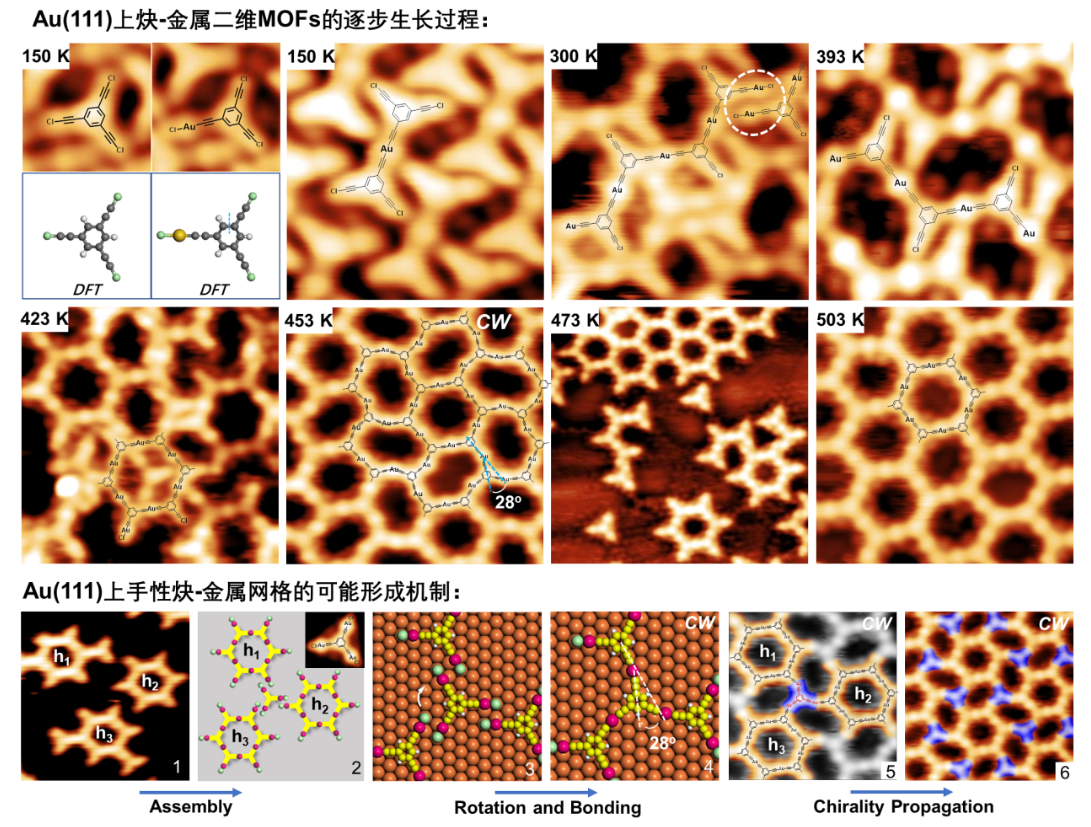

在超高真空條件下，利用掃描隧道顯微鏡（STM）作為表征手段，他們發現隨著退火溫度從150 K到503 K的不斷升高，三個炔-氯鍵在金襯底的促進下可以可控地逐個發生活化，分別生成金屬有機單體，二聚體、鋸齒狀鏈、手性網格等中間體，最后手性網格發生解聚和重組形成熱力學穩定的蜂窩狀炔-金屬二維MOFs（圖二）。結合STM實驗觀測和密度泛函理論（DFT）計算，他們對非常罕見的手性網格的形成機制以及其向蜂窩狀結構轉化的內在驅動力進行了探究。

圖三、氯原子促進的炔-金屬鍵斷裂能壘的DFT計算

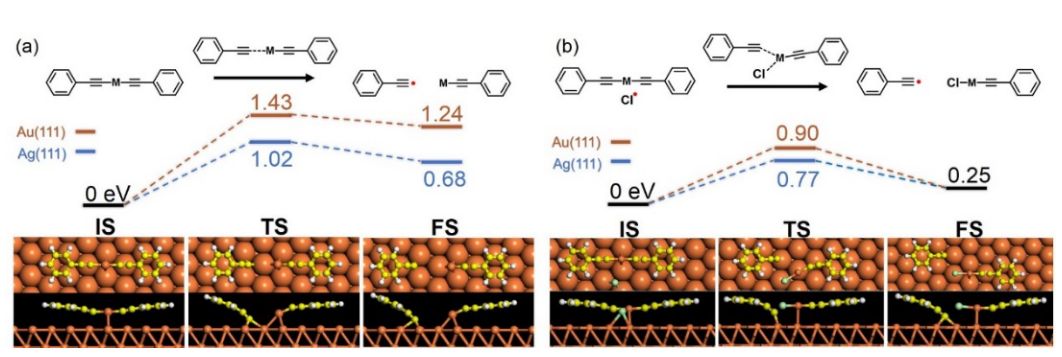

此外，炔-金屬鍵的斷裂/形成反應的可逆性對形成熱力學穩定的炔-金屬二維MOFs至關重要。基于STM觀測和DFT計算的結果，他們發現炔-金屬鍵的斷裂反應能壘在氯原子的協助下大幅降低，進而揭示了氯原子在炔-金屬鍵斷裂過程中的促進作用，闡明了大面積、規則的炔-金屬有機網格結構形成的內在機制（圖三）。

相關成果近期以“Atomic-Scale Visualization of Stepwise Growth Mechanism of Metal-Alkynyl Networks on Surfaces”為題在線發表于J. Am. Chem. Soc. 2020, doi:10.1021/jacs.0c04311，論文的第一作者是該課題組的博士后舒晨輝和博士研究生何燕，通訊作者是劉培念教授。該項工作得到了國家杰出青年科學基金和”碳基能源轉化利用的催化科學“重大研究計劃的資助。
