欧美色盟,色婷婷AV一区二区三区之红樱桃,亚洲精品无码一区二区三区网雨,中国精品视频一区二区三区

近日，青科大高分子學院山東省濰坊市高層次創新創業人才王存國博士（第一作者）指導碩士研究生宋和偉（第二作者）與中科院蘇州納米所劉立偉、李奇兩位研究員課題組聯合研發，在大容量鋰/硫電池方面取得新進展，提高了硫基復合電極材料的電導率，抑制了電池充放電過程中的穿梭效應及體積膨脹等現象，團隊相關工作在英國皇家化學會(RSC)著名期刊《Journal of Materials Chemistry A》(2020, 8, 3421-3430，IF=10.73，中科院1區，Doi: : 10.1039/c9ta11680j)，以Iron single-atom catalyst anchored on nitrogen-rich MOF-derived carbon nanocage to accelerate polysulfide redox conversion for lithium sulfur batteries為題發表。（青島科技大學為第一合作單位。）

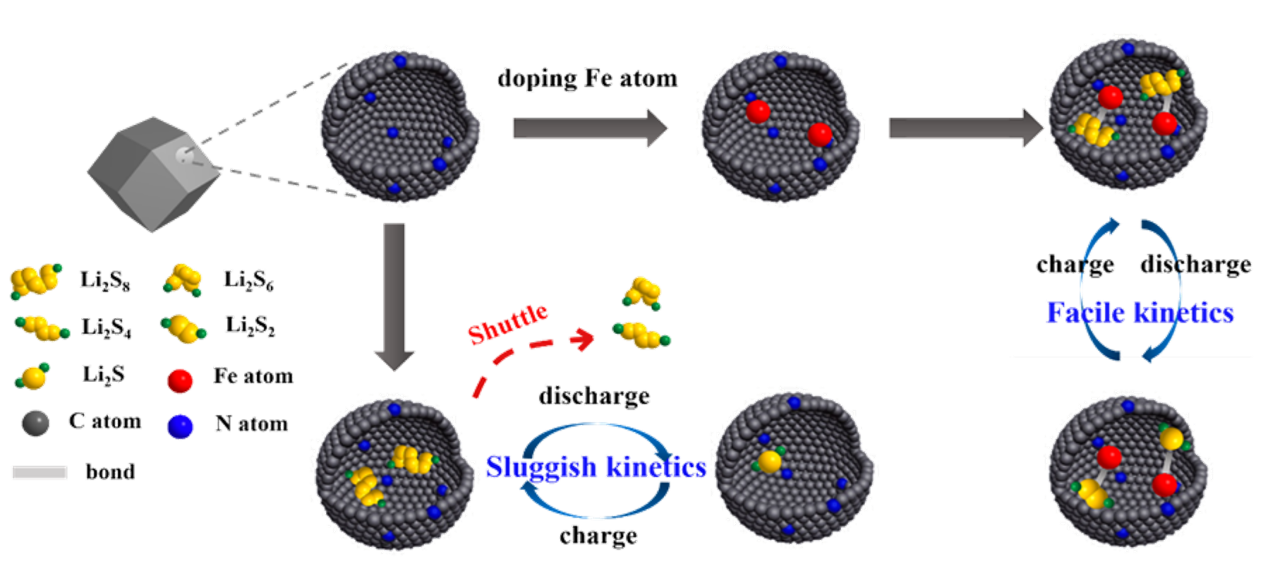

Figure 1 Schematic illustration showing the adsorption and conversion of LiPSs on FeSA-CN and the CN host.

文中采用作者2005年開始研發的核-殼結構復合電極材料構思設計（林琳，青島科技大學碩士論文，2008），利用富含N原子摻雜的碳導電骨架來裝載Fe原子催化劑，制備了FeSA-CN/S復合電極材料。組裝的鋰/硫電池在0.2C倍率下放電比容量達1120mAh/g以上；在4C高倍率下放電，比容量達600 mAh/g以上，展示出很好的高倍率放電性能。經過500次充放電循環，每次容量衰減率僅為0.06%，呈現良好的循環性能，因而鋰/硫電池的穿梭效應被明顯抑制。

此外，王存國博士（第一作者）指導碩士研究生褚榮榮同學（第二作者），與上述中科院納米所合作，研發出新型鈉離子全塑電池，以Tailored polyimide as positive electrode and polyimide-derived carbon as negative electrode for sodium ion full batteries為題，發表在英國皇家化學會(RSC)著名期刊《Nanoscale》(2020, 12, 4729-4735，IF=7.17，DOI: 10.1039/c9nr09237d，中科院1區，青島科技大學為第一合作單位）

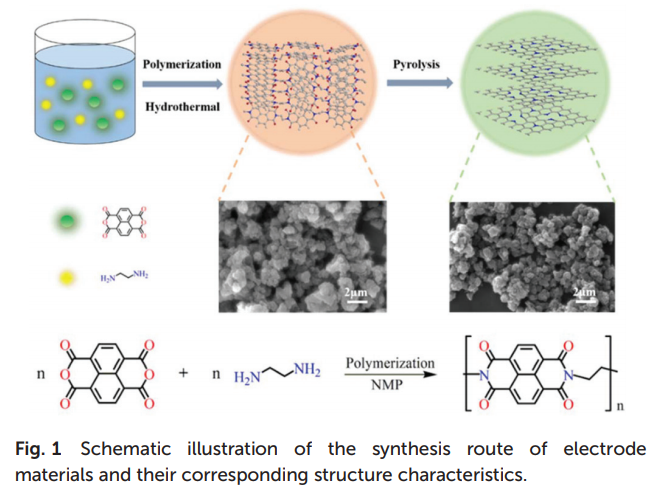

文中采用1、4、5、8-萘四甲酸二酐(NTCDA)為原材料，以聚酰亞胺(PI-2)為正極，以預先嵌入鈉離子的碳化聚酰亞胺(CPI)為負極，設計和開發了一種新型全塑鈉離子電池，鈉離子全電池在電流密度為100 mA/ g放電時，初始容量達157 mAh/ g，其平均電壓約為1.47 V，能量密度達254 Wh/ kg, 而且功率密度達614 W/kg，降低了有機物電極材料存在溶解性等缺點，為鈉離子全電池在實際中得到應用提供了可行性。
